 Ворота своими руками - чертежи, схемы и эскизы конструкции



Здравствуйте, эта статья – пошаговая инструкция, как сделать ворота своими руками. Для простоты и наглядности мы используем схемы, чертежи и эскизы конструкции ворот.


Мы расскажем об этапах производства, что бы вы могли максимально точно спланировать, что и зачем вы будете делать.



Ворота своими руками – как изготовить и установить из профнастила, деревянные или кованные?







Есть два самых популярных типа вьездных ворот, как их изготовить вы можете прочитать в статьях выше.


Я считаю, изготовление ворота лучше сделать самостоятельно. Дело в том, что в этом нет ничего сложного. А в наших условиях цена имеет, все таки, определенную роль.


Дело в том, что при самостоятельной сварке ворота получаться дешевле и более качественные.


Вы ведь не будете экономить на краске, качестве профнастила и профильных труб… А для монтажной бригады которую вы наймете, каждая копейка на счету.


И установить и зашить вы сможете чем захотите – профлист (профнастил), поликарбонат, деревянные, кованные, металлические, с калиткой или без.



Как выбрать и установить фурнитуру, комплектующие и автоматику для ворот

































Как выбрать фурнитуру для откатных ворот





























Как выбрать автоматику для откатных ворот































Как установить автоматику для откатных ворот































Как выбрать автоматику для распашных ворот





Расчет или цены (смета) - установки ворот своими руками



Давайте для начала прикинем, сколько понадобиться материалов, чтобы сделать ворота и какова получится их общая стоимость. Пускай створка распашных ворот будет размером 1,5х2 метра.



Для ворот такого размера понадобиться:



· Труба прямоугольная 60х30мм – 39,2кг



· Труба прямоугольная 30х20мм – 21,6кг



· Профнастил окрашенный - 3м²



Стоимость металлоизделий из черной стали около 20000 гривен за тонну, а цена за один квадратный метр профнастила приблизительно 110 гривен. Теперь посчитаем стоимость материалов по отдельности:



· Труба прямоугольная 60х30мм: 0,0392т*20000грн = 784грн



· Труба прямоугольная 30х20мм: 0,0216т*20000грн = 432грн



· Профнастил окрашенный: 3м²*110грн = 330грн



Просуммируем полученные результаты: 784грн + 432грн + 330грн = 1546грн.



Это цена за одну створку, а две будут стоить 3092грн.



Если Вы хотите, чтобы Ваши ворота были откатными, необходимо еще купить фурнитуру , стоимость которой на сегодняшний день от 2500 гривен.



Соглашусь, что приведенный расчет не является очень точным, потому что не включены саморезы, краска, замки для запирания и так далее, но даже с ними стоимость будет около 5000 тысяч. Я все это веду к тому, что делая ворота самостоятельно, Вы экономите приличную сумму, которая составит немалые деньги, поскольку фирмы, которые изготавливают ворота, берут за свои услуги 12-15 тысяч.



Что же касается самого изготовления, здесь тоже нет ничего сложного и военного. Я приведу пример производства ворот с кирпичными столбами и металлическими вставками в них. Конечно, это не единственный возможный вариант и Ваши ворота, могут быть какими угодно, но я просто хочу показать, что в самостоятельном изготовлении нет ничего сложного.



Вот коротко, что понадобится выполнить:



Выкопать ямы для фундаментов столбов:

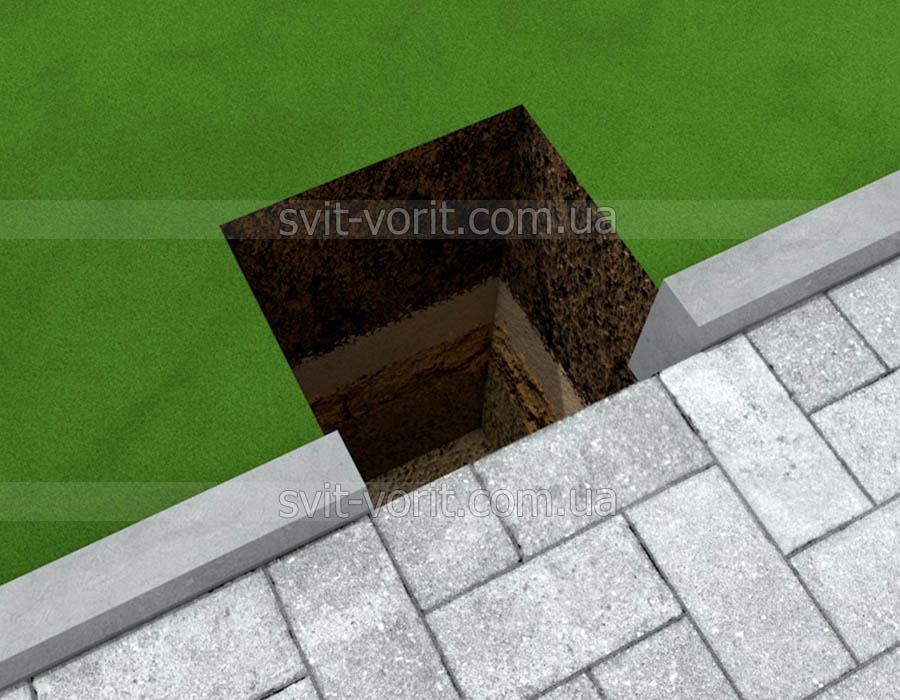

Ворота своими руками - Яма под фундаменты



Установить металлические элементы столбов и забетонировать их:

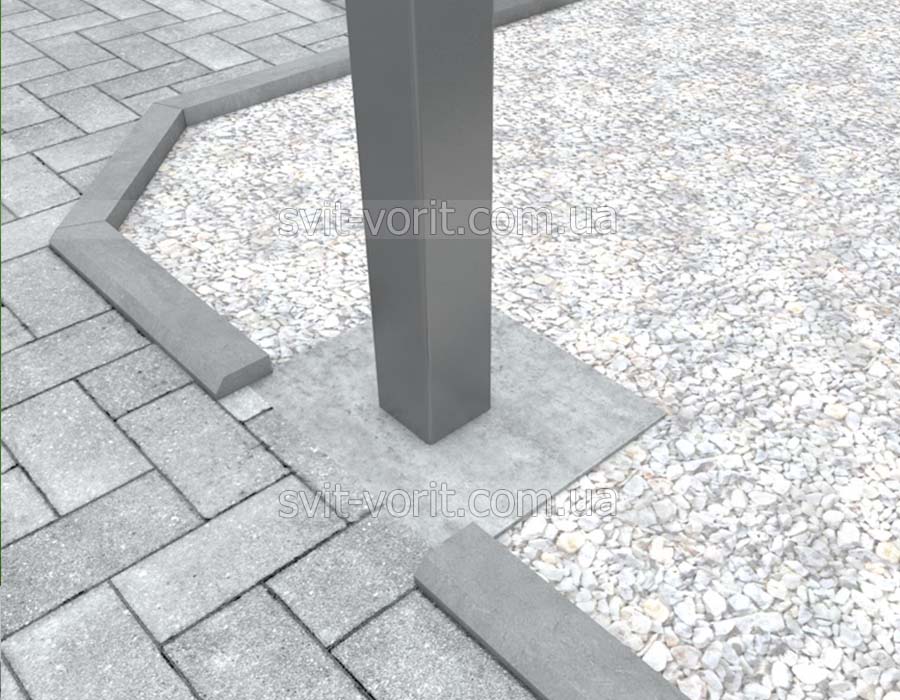

Ворота своими руками - Забетонированные металлические сердечники

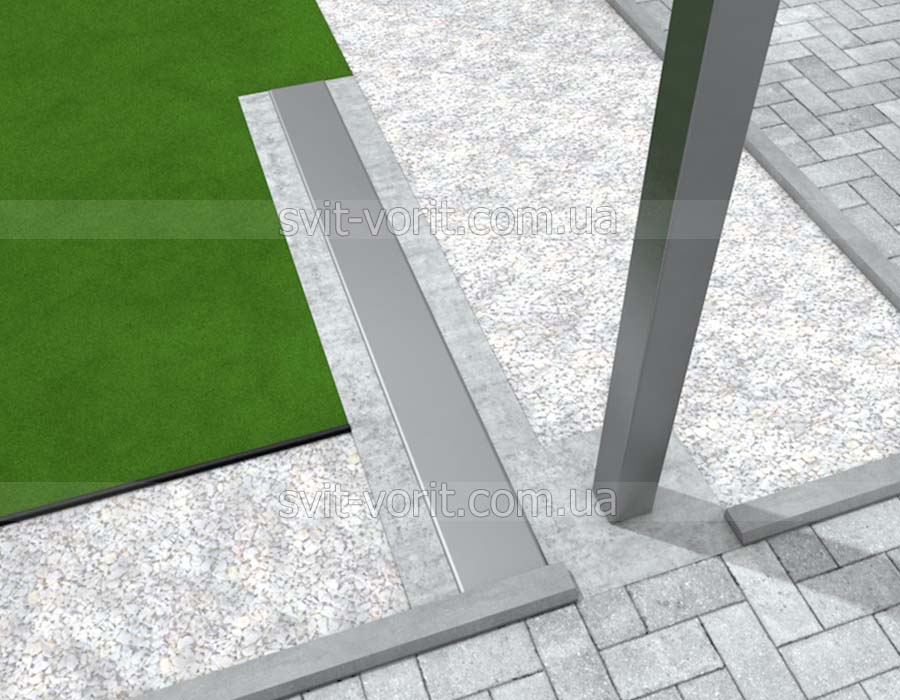

Если Ваши ворота откатные, понадобится еще забетонировать швеллер для установки роликовых опор и электропривода, если Вы захотите автоматизировать ворота:



Ворота своими руками - Швеллер фундамент для установки роликовых опор и привода

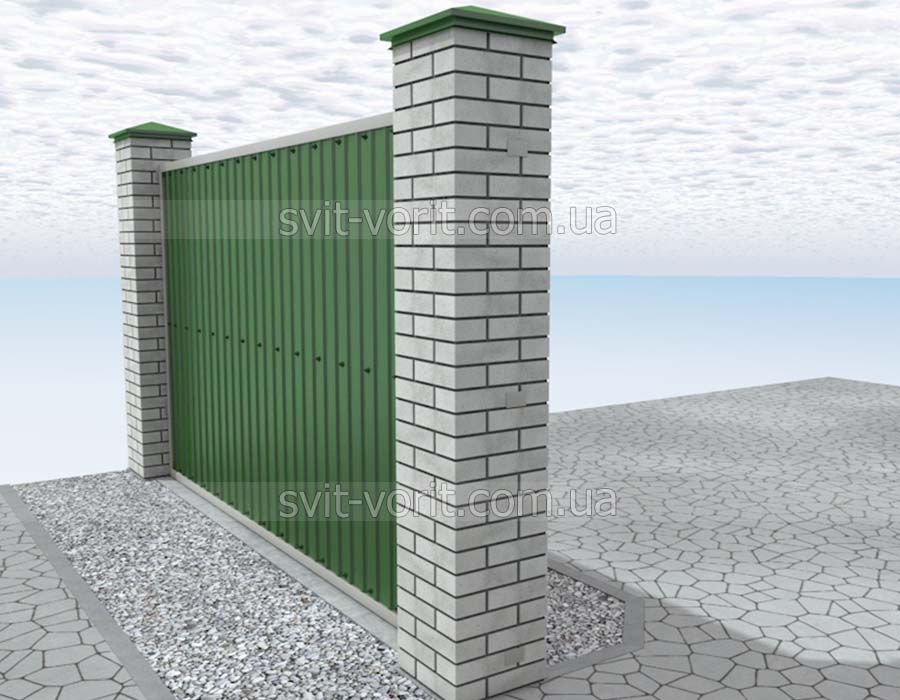

Сделать кирпичную кладку с заложением закладных деталей для крепления нащельников или металлических накладок:

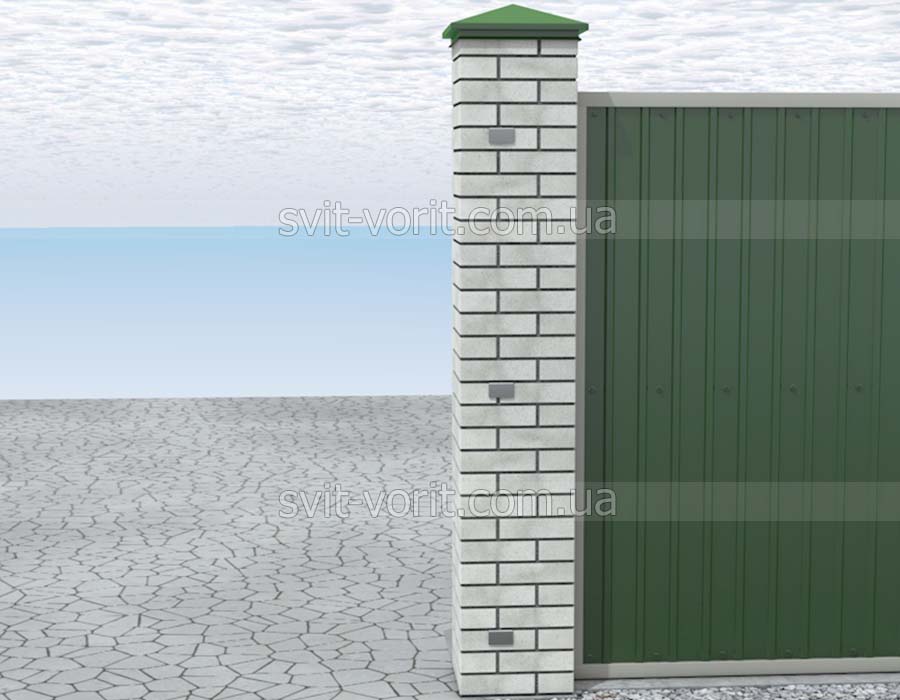

Ворота своими руками - закладные деталями для нащельников



Ворота своими руками - закладные детали на столбах



Если Ваши ворота будут распашными, то лучше сразу на столбах установить закладные детали для крепления автоматики с учетом открытия ворот наружу или вовнутрь:

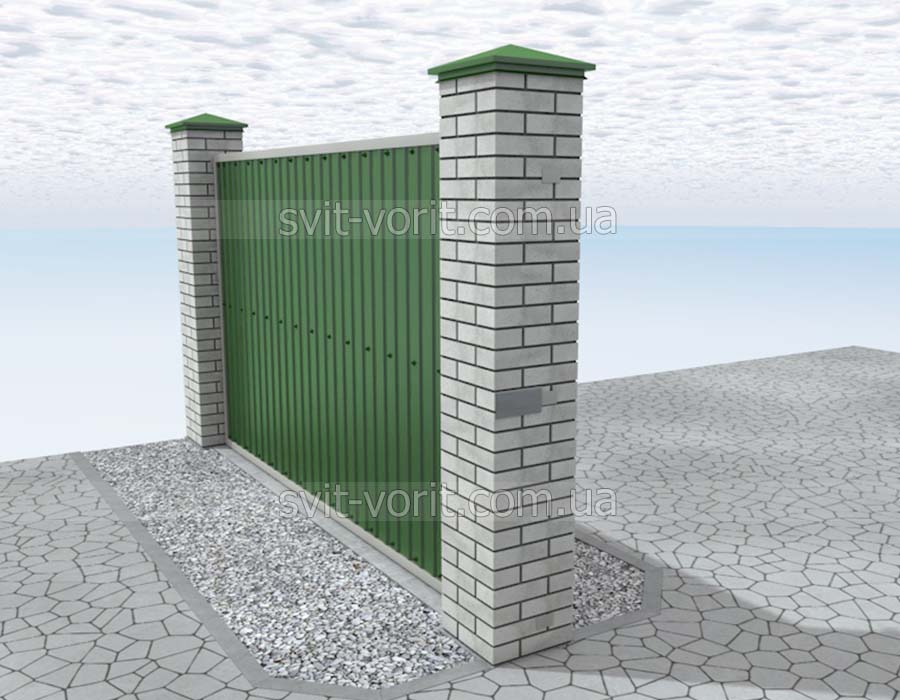

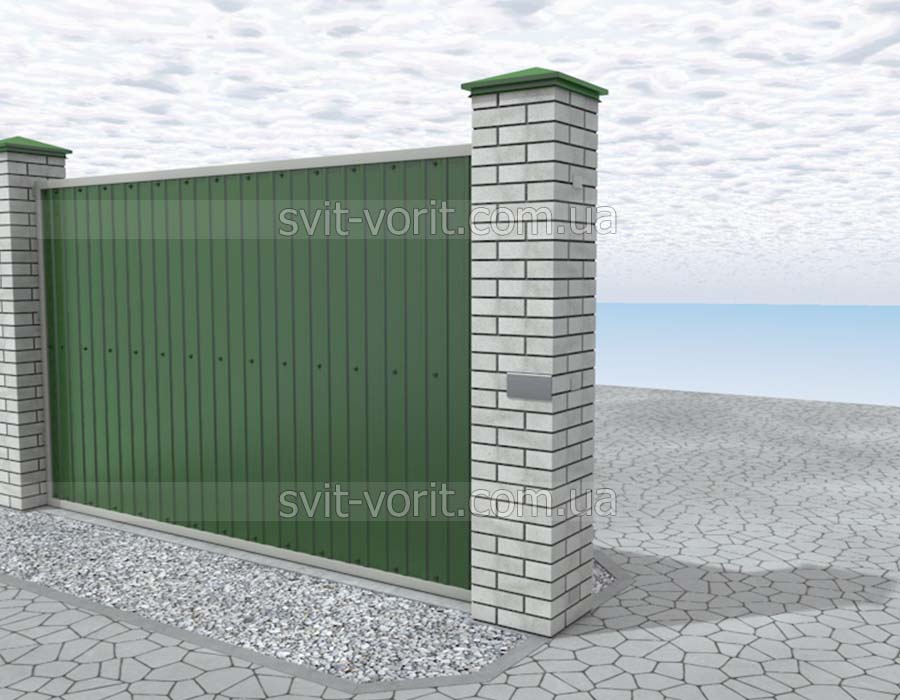

Ворота своими руками - Закладная деталь для крепления привода с открыванием наружу



Ворота своими руками - Закладная деталь для крепления привода с открыванием вовнутрь

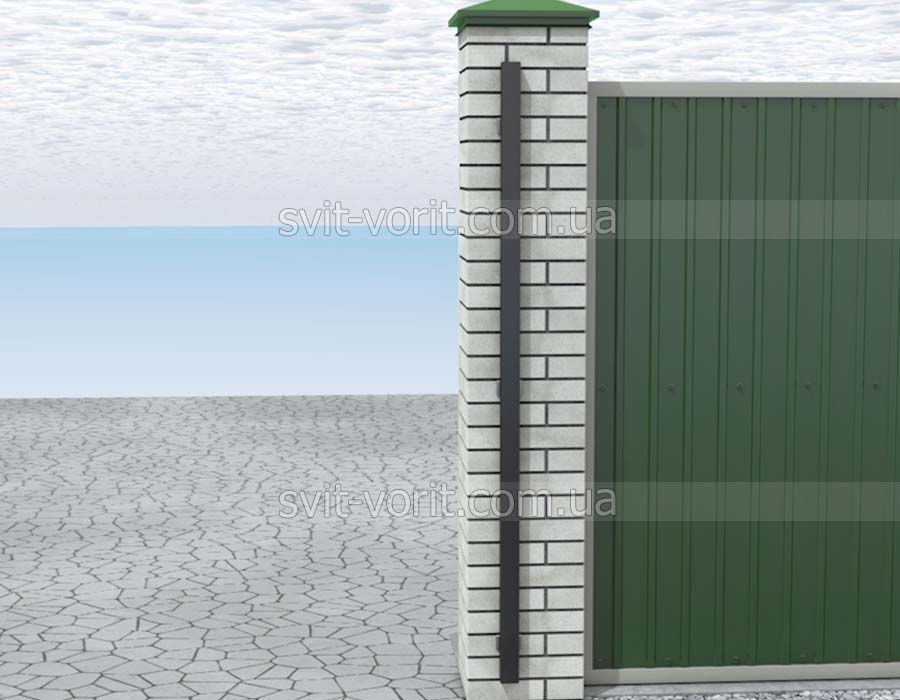

Потом к закладным воротам крепим нащельники, если они откатные. Или металлические накладки, если ворота распашные:



Ворота своими руками - Закрепленный нащельник для откатных ворот

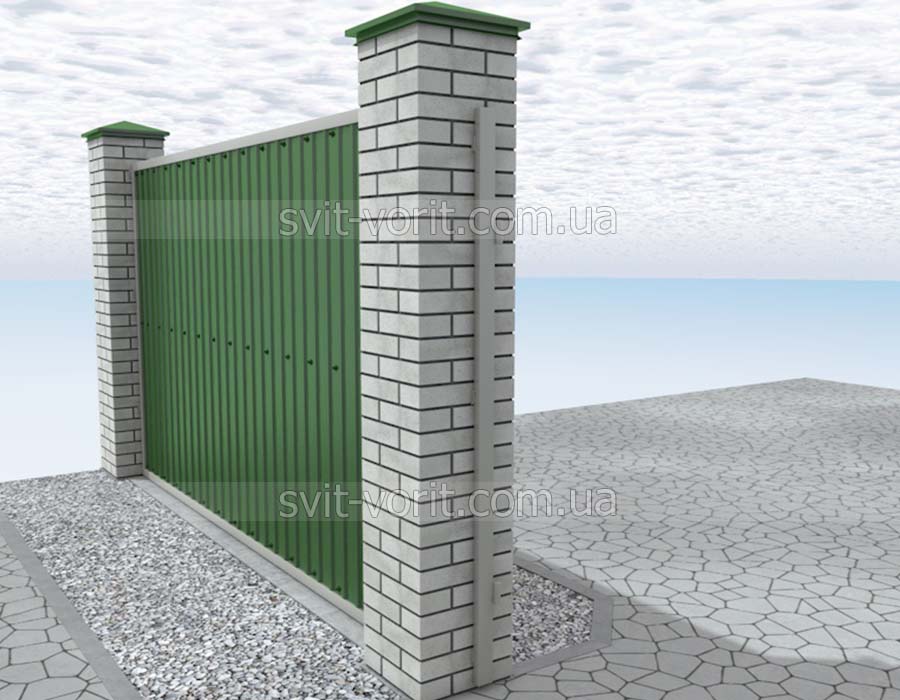

Ворота своими руками - Закрепленная металлическая планка для распашных ворот

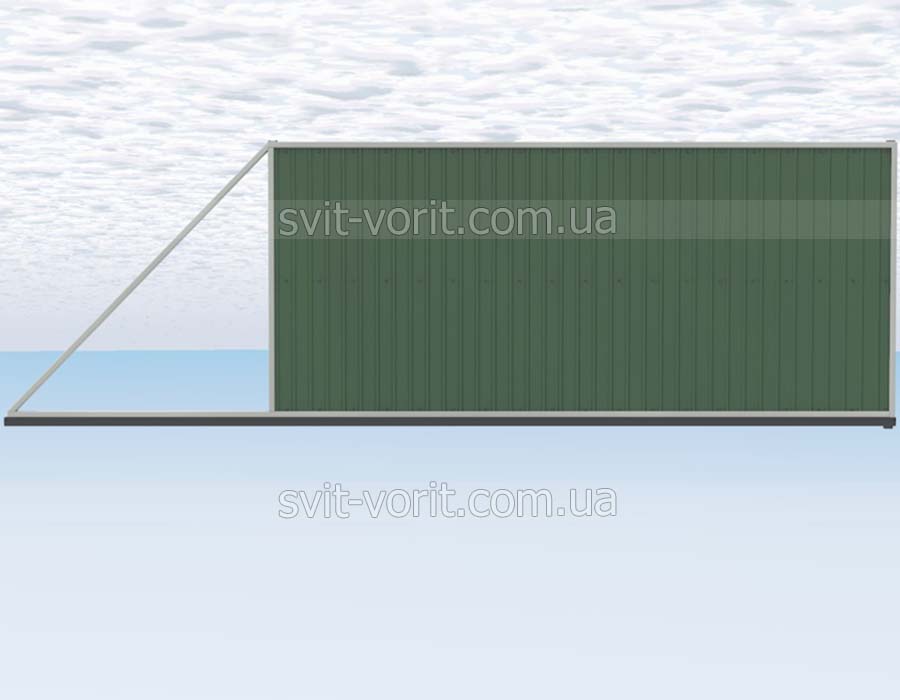

После изготавливаем каркасы и Ваши ворота готовы.



Ворота своими руками - Каркас откатных ворот

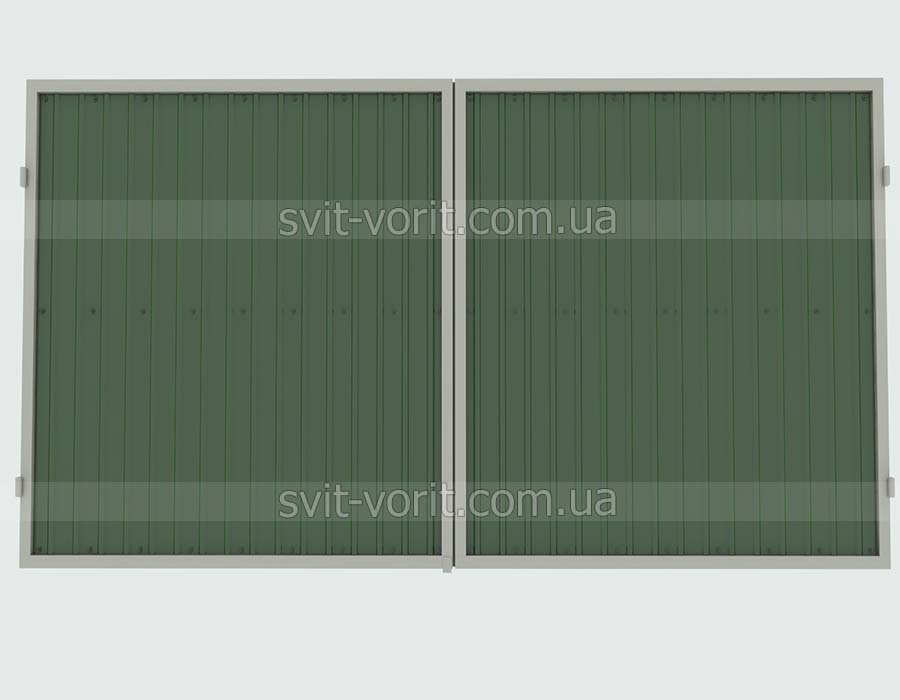

Ворота своими руками - Каркас распашных ворот





Фурнитура для откатных ворот



Что касается откатных ворот – то для их изготовления, понадобится так называемый комплект фурнитуры, в который обычно входит:



· Направляющий рельс



· Роликовая каретка – 2 штуки



· Верхняя пластина с роликами



· Нижний улавливатель



· Концевой ролик



· Заглуши



· Монтажная пластина

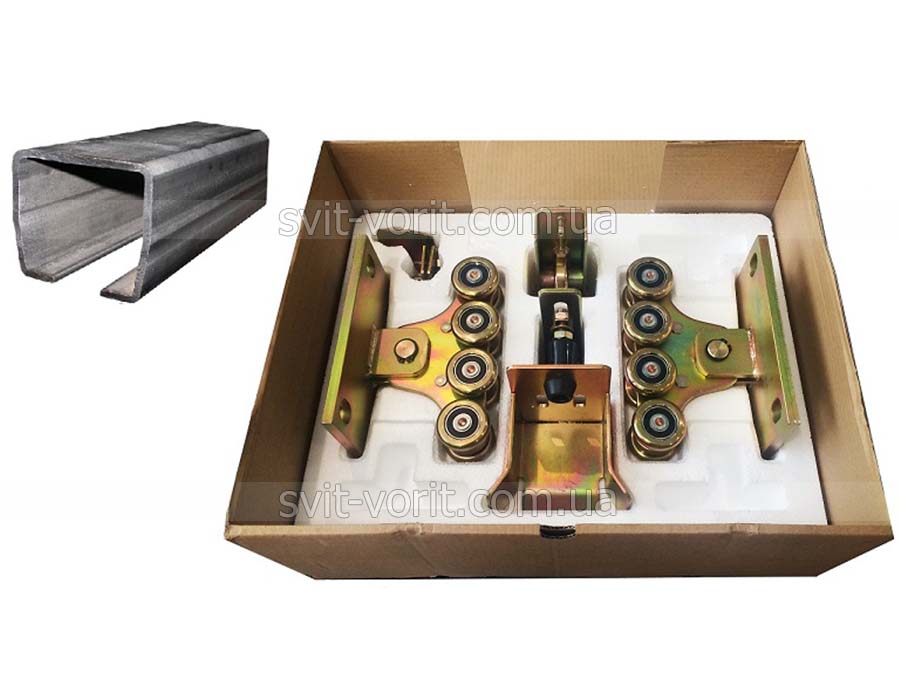

Ворота своими руками - Общий вид комплекта фурнитуры



Направляющий рельс. Как правило, это первый элемент, с которого начинается выбор той или иной модели фурнитуры, потому что от него в дальнейшем во многом будет зависеть нормальная работа ворот, а именно насколько плавно и бесшумно будет двигаться створка.

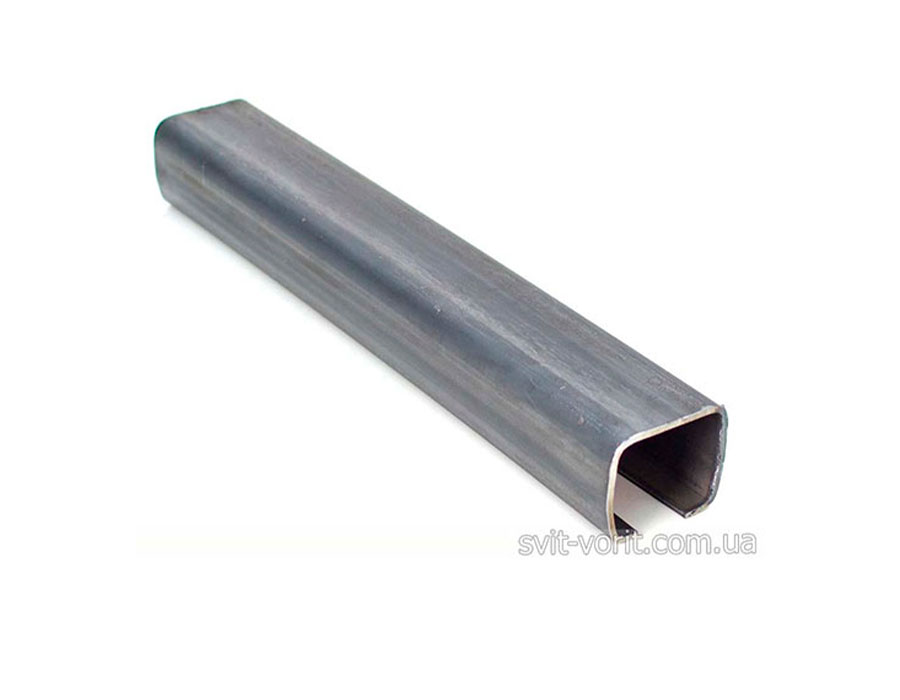

Ворота своими руками - Общий вид направляющего рельса



Первое, на что это набор ненужных и некорректных слов нужно обратить внимание, это его геометрия. Если посмотреть на его поперечный разрез, изгибы профиля не должны иметь явно выраженных закруглений, а должны стремиться к более острым углам.



Нижние полки должны быть симметричны и находиться в одной горизонтали – это будет обеспечивать более долговечную работу опорных кареток и в частности их роликов.



В продольном направлении, нужно смотреть, чтобы рельс был ровным от начала и до конца – это будет обеспечивать плавное качение створки ворот.

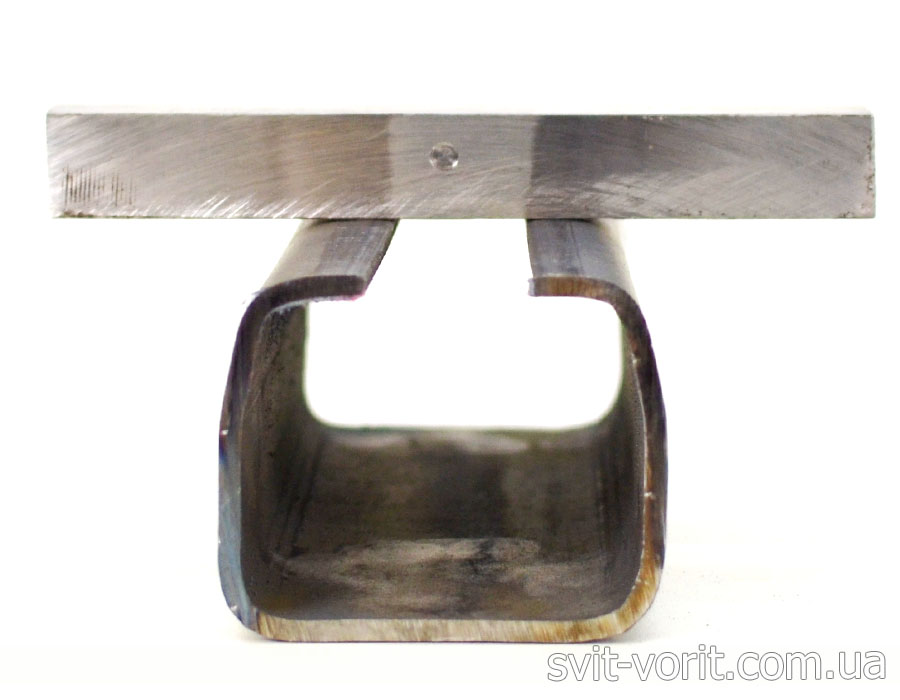

Ворота своими руками - Проверка ровности нижних полок рельса



Направляющий рельс крепится к нижней несущей трубе каркаса при помощи монтажных болтов.



Роликовая каретка. Это также немаловажный элемент фурнитуры ворот, как и направляющий рельс. Для того, чтобы створка двигалась, используются две каретки.

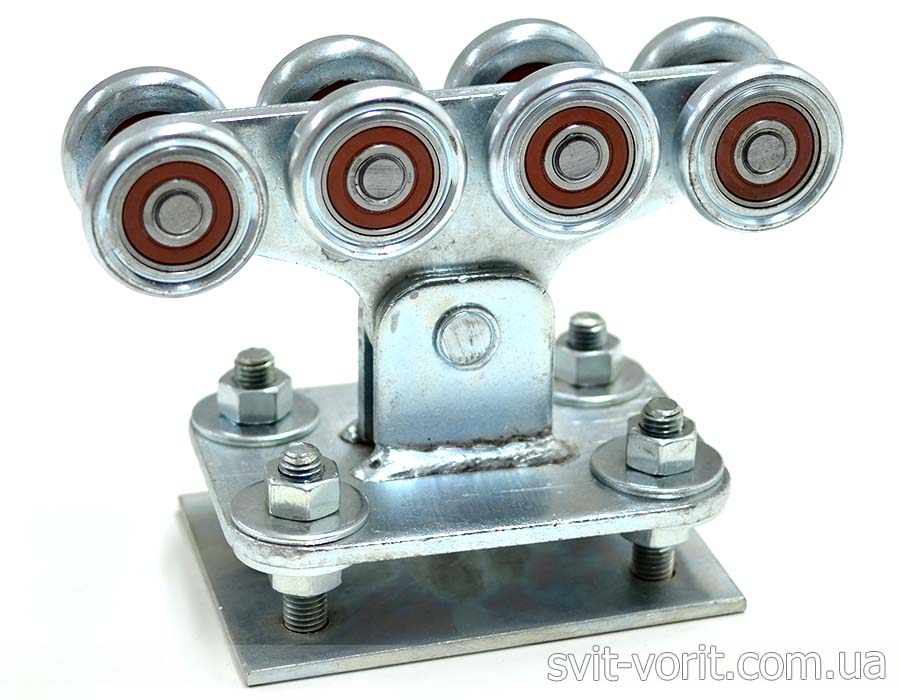

Ворота своими руками - Общий вид роликовой опоры



Одни производители делают ролики из металла, а другие из полимеров. Если с металлом все понятно, то полимеры можно обозначить как «кот в мешке». Дело в том, что не известно, как они переживут низкие или высокие температуры. При низких, под нагрузкой могут попросту раскрошиться, а при высоких стать пластичными и потерять форму, которая не восстановится.

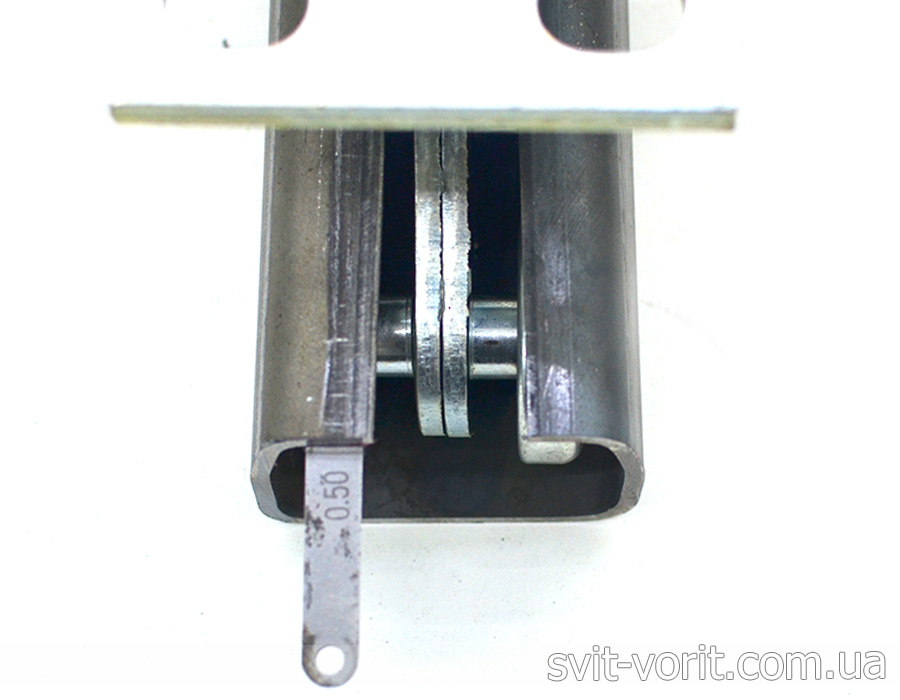

Следует обращать внимание на зазор между роликами каретки и направляющего рельса, если он будет большим, то ворота при закрывании будут «клевать» и возможно, что даже не будут попадать в нижний улавливатель, в результате чего он будет погнут, или вообще разобьется концевой ролик.



Ворота своими руками - Зазор между роликами опоры и направляющим рельсом



Для ворот необходимо две роликовых опоры. Эти элементы устанавливаются на закладную деталь (швеллер) на как можно большем расстоянии друг от друга.



Верхняя пластина с роликами. Удерживает верхнюю часть ворот и обеспечивает их движение строго по необходимой линии. В зависимости от модели фурнитуры данная пластина может иметь два или четыре ролика.



Сам ролик бывает с пластиковым или с резиновым кожухом. Вариант с резиной будет лучше, потому что не будет царапаться полотно ворот.

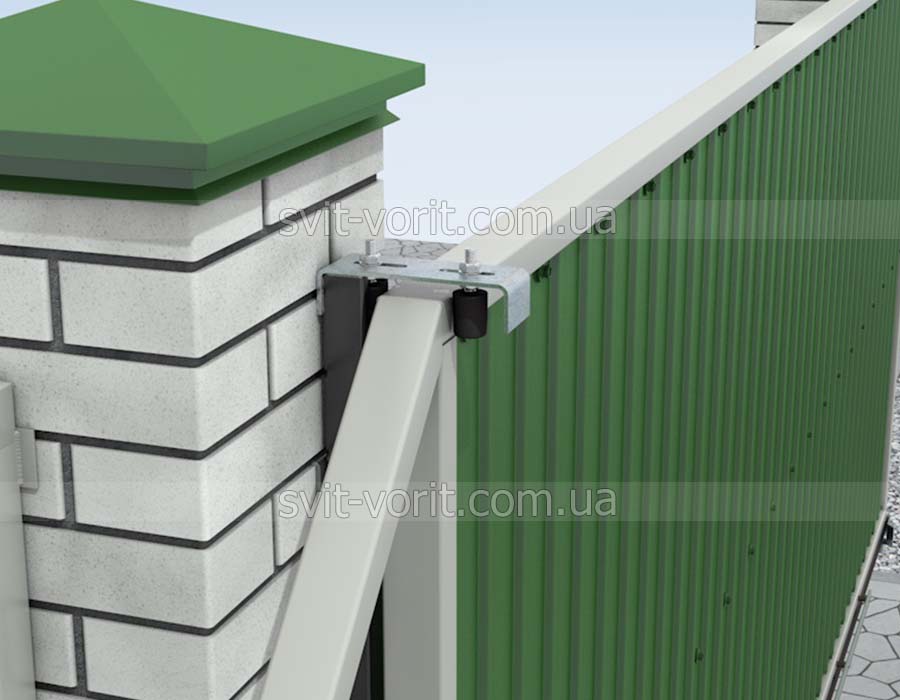

Ворота своими руками - Верхняя пластина с роликами



Верхний улавливатель. Представляет собой П-образную пластину, которая должна жестко удерживать верхний свободный край створки в закрытом положении. Кстати, обращайте внимание на комплектацию, потому что некоторые производители данный элемент не включают, а продают его отдельно.

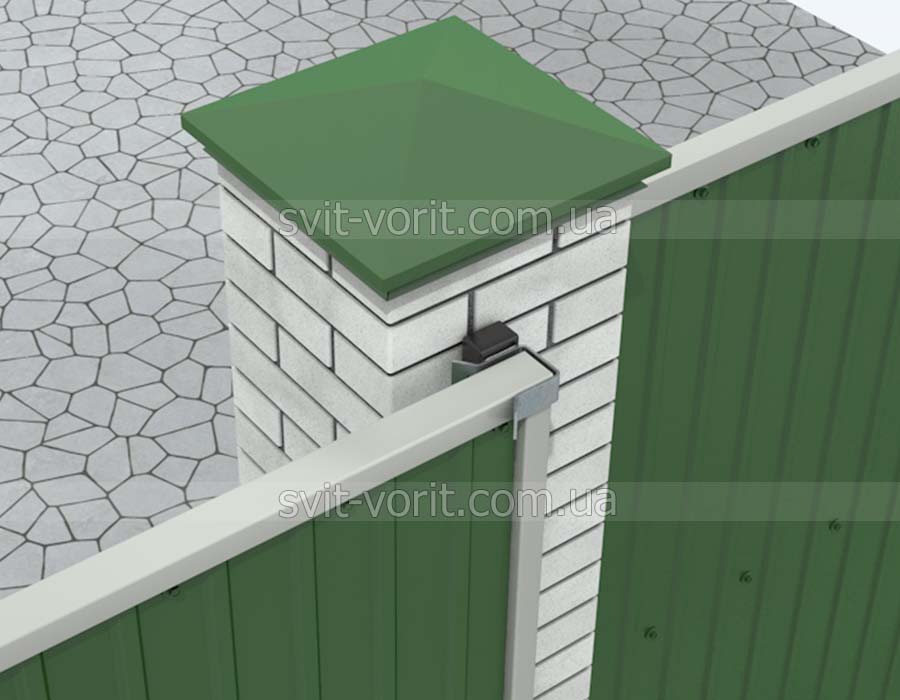

Ворота своими руками - Верхний улавливатель

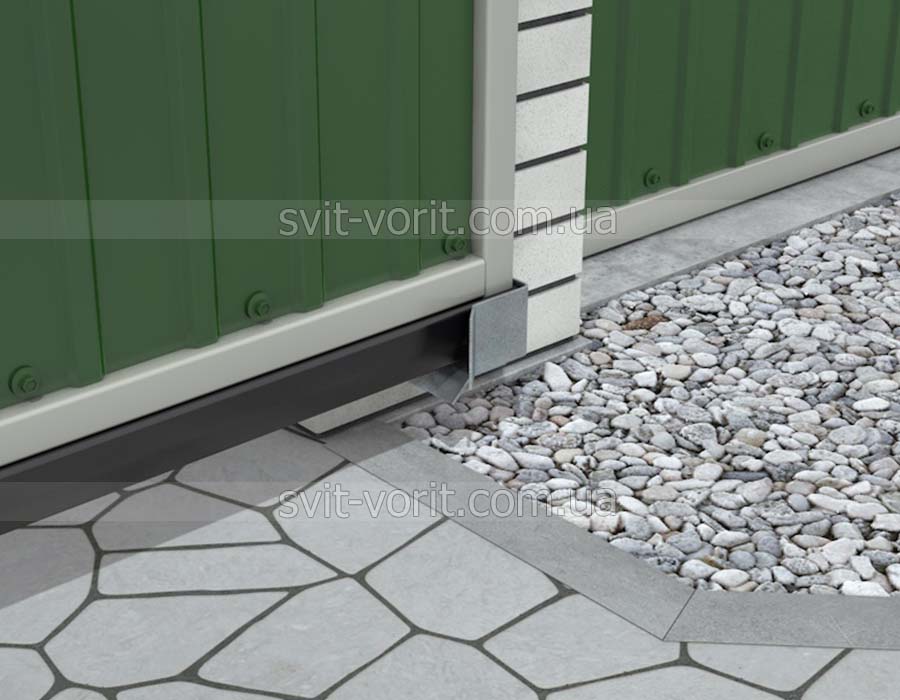

Нижний улавливатель. Выполняет ту же функцию, что и верхний, но при этом еще и снижает нагрузку на роликовые каретки от ворот, когда они находятся в закрытом положении, за счет полки.



Данный элемент рекомендую выбирать с толщиной стенок не менее 3мм, а также, чтобы он имел правильную геометрическую форму.



Улавливатель приваривается к нащельнику, но прежде чем это сделать, нужно убедиться, что при наезде ролика на его полку створка будет подниматься на 3-4мм.



Ворота своими руками - Нижний улавливатель



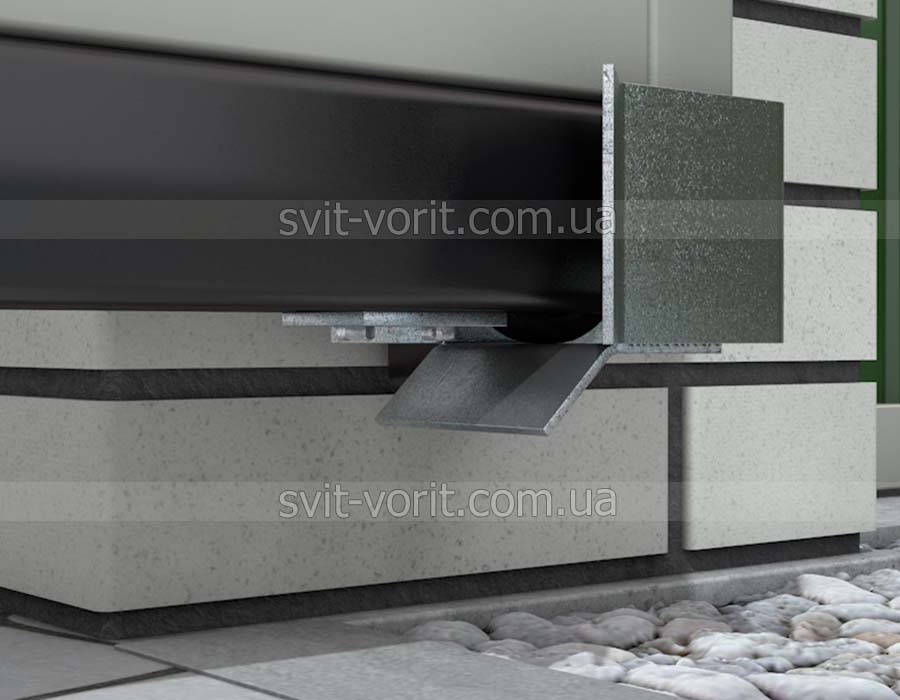

Концевой ролик. На сегодняшний день практически все производители для ролика используют пластик, хотя остались еще такие, которые делают его из металла. Ролик, наезжая на нижний улавливатель опирается на его полку, тем самым частично снимает нагрузку на роликовые каретки от ворот.



Данный элемент заводится с торца в направляющий рельс и крепится при помощи двух болтов.



Ворота своими руками - Концевой ролик



Заглушки. Устанавливаются по краям направляющего рельса. Эти элементы на первый взгляд могут показаться не такими уж и важными, но польза от них очевидна – в направляющий рельс не будут набиваться снег и грязь.

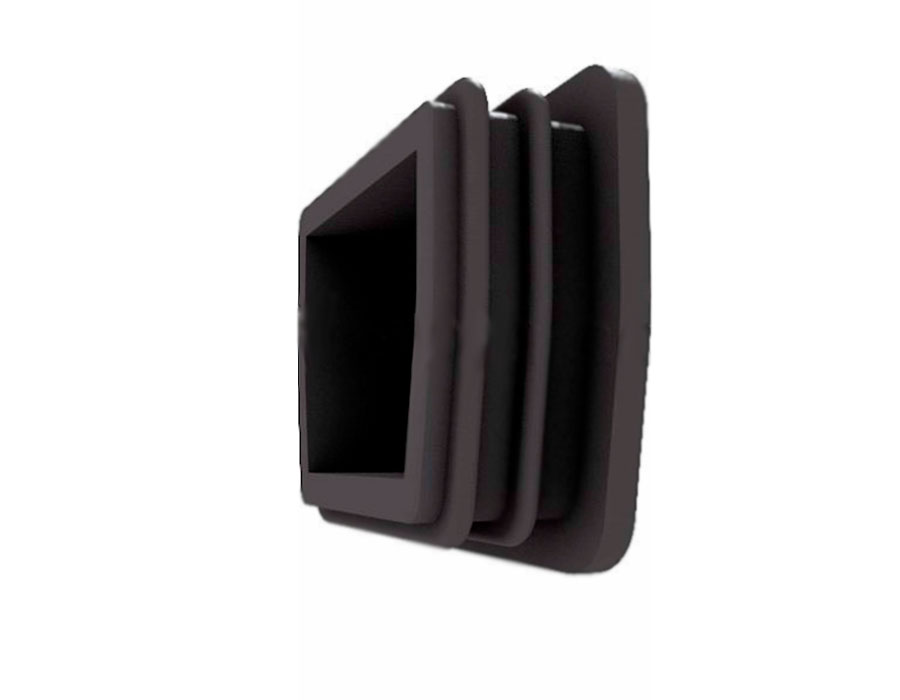

Ворота своими руками - Заглушки



Монтажная пластина. Данный элемент у производителей фурнитуры хоть и не входит в основной комплект, но я его рекомендую покупать, потому что с ним будет значительно проще выставить роликовые каретки.

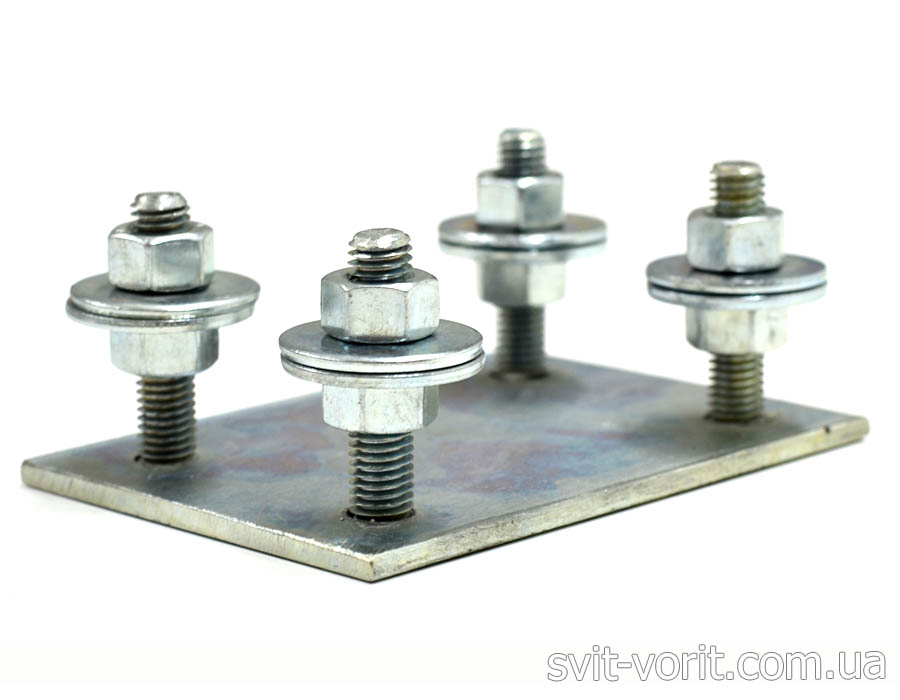

Ворота своими руками - Монтажная пластина



Замок (ссылка). Вам нужно учитывать, что для откатных ворот идет специальный врезной замок. Выбирать нужно такой, у которого основные части механизма сделаны из латуни, а не силумина. Силумин быстро окисляется под воздействием атмосферных осадков и замок выходит строя.



На рекомендованную нашими специалистами фурнитуру  гарантия 5 лет и это дин из наиболее длительных сроков на рынке.



Кроме того, вместе с ней Вы получите бесплатно разработанный чертеж с указанием всех необходимых размеров и количеством материалов. Все что от Вас потребуется, это сообщить размеры проема Ваших ворот.



Также мы Вам подарим пошаговую инструкцию по изготовлению откатных ворот, в которой подробно расписаны все этапы выполнения работ.





Фурнитура для распашных ворот



Для распашных ворот необходим такой набор фурнитуры:



· Петли



· Замок



· Фиксаторы



Петли могут быть самые обычные, но можно использовать специальные с шариком, за счет которого ход створки будет значительно легче. Петли привариваются к каркасу ворот и металлической накладке, а расстояние между парами петель должно быть как можно шире.



Замок можно установить обычный накладной или врезной. Если Вы решили остановить свой выбор на врезном замке, необходимо заранее сделать вырезы в несущих каркасах створки.



Можно также установить электромеханический замок конструкция которого позволяет открывать ворота на расстоянии.



Фиксаторы нужны, чтобы застопорить створки в открытом положении. По сути это обычные штыри, которые находятся на створках и заходят в установленные трубы в основании, чтобы ворота от порывов ветра никого не ударили.





Критерии выбора автоматики



При выборе той или иной модели воротного оборудования следует обращать внимание на:



· Материалы, из которых сделан привод



· Нагрузки, которые приводу необходимо будет преодолевать во время работы



Материалы. Сразу скажу, что выбирая оборудование, не стоит обращать внимание на производителя или страну где оно выпущено, а только на материалы, из которых сделан привод.



Если у мотор-редуктора есть элементы из технополимеров (пластик), то это далеко не лучший вариант для работы в климатических условиях Украины.



Дело в том, что температурный диапазон украинского климата не редко выходит за пределы допустимого для технополимеров. При низких температурах полимер становиться очень хрупким и разрушается, а при высоких становится пластичным и теряет первоначальную форму.



Для долговечной работы автоматики ее мотор-редуктор должен быть полностью металлическим.



Нагрузки на привод. Автоматика подбирается в зависимости от длины и массы створки, региона, где она будет работать, а также ворота какого назначения ей придется обслуживать.



Практически каждый производитель в паспорте оборудования или инструкции указывает допустимые длину и массу створки, и здесь следует учитывать, что эти значения максимальные и к тому же обратно пропорциональные. То есть одновременно нельзя, чтобы ворота имели максимальный вес и длину. Также эти параметры ворот даны без учета других временных и долговременных нагрузок.



Регион работы автоматики, а точнее климатическая зона, также играет роль, значение имеет так как ветер (особенно у распашных ворот), налипший снег на створку и обледенение значительно утяжеляют ее, требуя от привода дополнительных усилий.



Что касается назначения автоматики, то она может быть бытовой или промышленной.



В первом случае данное оборудование способно работать только на воротах, от которых не требуется высокая пропускная способность, а во втором – где большой поток людей и транспорта.



Как правило, бытовые приводы используются на воротах частных домов или дач, а промышленные – на воротах многоквартирных домов, бизнес центров и других аналогичных объектах.





Автоматика для откатных ворот



Ворота своими руками - Ворота с приводом



Чтобы автоматизировать раздвижные ворота, необходим как минимум такой комплект оборудования и аксессуаров:



· Привод со встроенным блоком управления



· Концевые выключатели



· Зубчатая рейка



· Пульт дистанционного управления



Привод для откатных ворот необходим всего один и устанавливается он на закладную деталь между роликовыми опорами.



Створка приводится в движение вращающейся на валу мотор-редуктора шестеренкой, которая сопряжена зубчатыми передачами с рейкой, расположенной на каркасе ворот.



Блок управления находится в корпусе привода и представляет собой электронную плату, которая отвечает за всю работу автоматики.



Концевые выключатели останавливают привод, когда ворота достигают крайнего открытого или закрытого положения.



Бывает две системы отключения: механическая и магнитная.



У механической к приводу подъезжает один из металлических кронштейнов, закрепленных по краям зубчатой рейки, и давит на пружинку, что на корпусе мотор-редуктора, а та в свою очередь, отгибаясь, давит на выключатель, который останавливает автоматику.



У этой системы есть минус, который проявляется зимой. Пружина может примерзнуть к кнопке выключателя, и Вы не сможете запустить привод.



Еще зубчатая рейка может загребать снег до образования кома, который вместо металлического кронштейна может отключить оборудование раньше, чем это необходимо.



С магнитной системой таких проблем нет, потому что вместо металлических кронштейнов стоят магниты, а на приводе - геркон. Отключение автоматики осуществляется за счет магнитного поля, на которое мороз и снег не оказывают влияние.



Ворота своими руками - Магнитный выключатель



Зубчатая рейка может быть металлической или пластиковой, но в большинстве случаев применяется именно рейка из металла, потому что она более долговечна.



Рейку в движение приводит ведущая шестеренка мотор-редуктора.



Данный элемент крепится к воротам при помощи специальных болтов.





Автоматика для распашных ворот



Распашные ворота с автоматикой



Чтобы автоматизировать распашные ворота как минимум понадобятся:



· Два привода



· Шкаф с блоком управления



· Пульт дистанционного управления



Приводы для такого типа ворот могут быть линейными, рычажными или скрытой установки.



Линейные имеют самую простую и долговечную конструкцию, к тому же их стоимость наиболее низкая, за что они и получили широкое распространение.



Рычажные приводы устанавливаются на очень широкие столбы. Если их сравнивать с линейными мотор-редукторами, они значительно дороже, а конструкция менее надежная.



Приводы скрытой установки очень дорогие, ими оборудую ворота, на створках которых не должно быть видно ничего лишнего.



Блок управления у автоматики распашных ворот находится в специальном шкафу, который крепится к забору. Как и у откатных, блок представляет собой электронную плату.





Элементы автоматики, которыми еще можно оборудовать ворота



К автоматическим системам как откатных, так и распашных ворот можно еще добавить элементы управления и безопасности.



Для управления кроме пультов можно использовать кодовую клавиатуру, считыватель карт, ключ-кнопку, кнопочный выключатель и так далее. Перечень моделей этих элементов у каждого производителя достаточно велик.



Для безопасности ворота можно оборудовать сигнальной лампой или фотоэлементами.



Сигнальная лампа во время движения ворот привлекает внимание окружающих световым сигналом. Особенно данный аксессуар будет полезен в темное время суток.



Ворота своими руками - Сигнальная лампа



Фотоэлементы предназначены для выявления препятствия до того, как створка его ударит.



Устанавливаются они парами на столбы ворот или специальные стойки. Во время работы автоматики между ними создается луч, который будучи оборванным препятствием, послужит сигналом для остановки ворот.

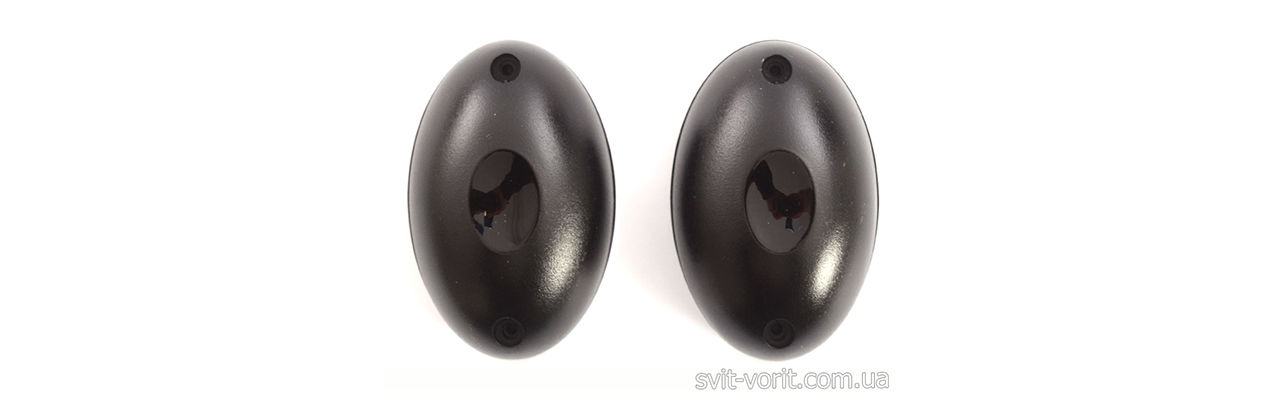

Ворота своими руками - Фотоэлементы безопасности





Шлагбаумы



Ворота своими руками - шлагбаум PROFESSIONAL PS 306



Если Вам необходим шлагбаум, при его выборе следует обращать внимание на длину стрелы, скорость ее поднятия, а также какое количество транспорта он может пропускать.



Помимо того, что шлагбаумы перекрывают проезд с одной стороны, есть еще такие модели, которые позволяют перекрывать его двумя шлагбаумами одновременно.





Автоматика для гаражных секционных ворот



Ворота своими руками - Потолочный привод



Секционные ворота въезда в гараж являются очень практичным вариантом, потому что при открывании под потолок не занимают места. На сегодняшний день на рынке есть множество предложений от разных производителей автоматики  для такого типа ворот. Вы можете обратиться к одному из наших специалистов для получения всеобъемлющей информации касательно этого воротного оборудования.
