Roger Н20. Серия приводов для распашных ворот массой до 1200кг и длиной створки до 5,0м.

Выбирайте автоматику правильно!

Привод Roger H20

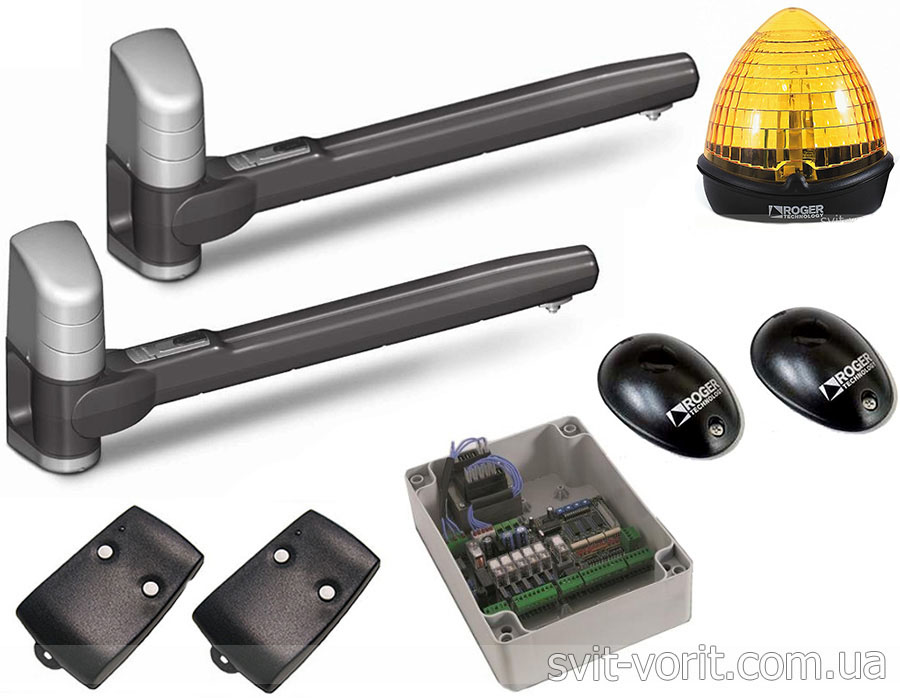

Комплект Roger H20 Минимальный


318€

Привод Roger H20

Привод Roger H20(2шт.)

Блок управления со встроенным радиоприемником R70 (1шт.)

Пульт дистанционного управления R80/TX102 (2шт.)


Комплект Roger H20 Максимальный


Приводы 230В

318€

Привод Roger H20

Привод Roger M20/340 (2шт.)

Блок управления со встроенным радиоприемником R70 (1шт.)

Пульт дистанционного управления R80/TX102 (2шт.)

Фотоэлементы безопасности R90/F1E (1 пара)

Сигнальная лампа R92/LR1


Модификации Roger H20


H20/370

(2шт.)

Электромеханический привод для распашных ворот со створкой весом до 600 кг, максимальной шириной створки до 3 м, с энкодерной системой обнаружения препятствий и встроенными механическими упорами. Время открытия створки на угол 90° - 19 сек.

380€

H20/370

(2шт.)

Электромеханический привод для распашных ворот со створкой весом до 800 кг, максимальной шириной створки до 3 м, с энкодерной системой обнаружения препятствий и встроенными механическими упорами. Время открытия створки на угол 90° - 28 сек.

380€

H20/550

(2шт.)

Электромеханический привод для распашных ворот со створкой весом до 1000 кг, максимальной шириной створки до 5 м, с энкодерной системой обнаружения препятствий и встроенными механическими упорами. Время открытия створки на угол 90° - 27 сек.

380€

H20/555

(2шт.)

Электромеханический привод для распашных ворот со створкой весом до 1200 кг,максимальной шириной створки до 5 м, с энкодерной системой обнаружения препятствий и встроенными механическими упорами. Время открытия створки на угол 90° - 42 сек.

380€

Гарантировано обеспечим доставку: Киев, Харьков, Днепр, Одесса, Донецк, Запорожье, Львов, Кривой Рог, Николаев, Мариуполь, Луганск, Макеевка, Винница, Херсон, Полтава, Чернигов, Черкассы, Сумы, Житомир, Днепродзержинск, Кировоград, Хмельницкий, Ровно, Черновцы, Кременчуг, Тернополь, Ивано-Франковск, Луцк, Белая Церковь.

Почему большое количество людей совершают покупку автоматического оборудования у нас?

Все воротное оборудование реализуется по цене, рекомендованной заводом-изготовителем.

Приводы, которые рекомендуют покупать наши специалисты, можно эксплуатировать на протяжении года, а потом вернуть, если не понравится, как они работают. Деньги, потраченные при покупке, Вы сможете забрать в полном объеме.

Вместе с рекомендованными приводами к Вам в подарок приедет пошаговая инструкция по самостоятельной установке оборудования, которую разработали наши инженеры.

Делать предоплату не нужно – расплатитесь по факту получения заказа.

После согласования заявки, оборудование будет к вам отправлено в течение суток.

Вся автоматика, которую рекомендуют покупать наши специалисты, обслуживается на базе нашего постоянно действующего сервисного центра.

Узнайте стоимость вашей автоматики со скидкой
План статьи:

Технические характеристики приводов для распашных ворот Roger Н20

Отличия между моделями приводов серии Н20

Привод Roger Н20

Ограничение использования приводов Roger Н20

Крепление привода Roger Н20 к столбу ворот

Блок управления R70

Пульт дистанционного управления R80/TX102

Фотоэлементы безопасности R90/F1E

Сигнальная лампа

Нагрузки, которые могут влиять на работу привода

Технические характеристики приводов для распашных ворот Roger Н20

Модель

Н20/370

Н20/375

Н20/550

Н20555

Максимальный вес створки (кг)

600

800

1000

1200

Максимальная длина створки (м)

3,0

3,0

5,0

5,0

Рекомендуемый вес створки (кг)

300

400

500

600

Рекомендуемая длина створки (м)

1,5

1,5

2,5

2,5

Класс защиты (IP)

43

Электропитание мотора (В/Гц)

~230/50

Номинальная мощность (Вт)

200

215

200

215

Ток, А

1,1

1,2

1,1

1,2

Интенсивность использования (%)

40

Термозащита, °C

140

Линейное тяговое усилие (Н)

2500

2800

2500

2800

Ход тяговой втулки (мм)

370

550

Скорость тяговой втулки (см/с)

1,66

1,06

1,66

1,06

Время открывания на угол 90° (с)

19

28

27

42

Масса привода (кг)

16,4

16,7

Диапазон рабочих температур (°С)

- 25 ÷ + 55

Отличия между моделями приводов серии Н20

Основными отличиями линейки приводов Roger G20 являются, ворота, которые они способны перемещать, номинальная мощность электродвигателя, потребляемый ток, линейное тяговое усилие и время открывания створки.

Все приводы Roger G20 являются бытовыми, на это указывает показатель интенсивности, который у них равен 40%.

Вообще автоматика, которая имеет показатель интенсивности до 40%, является бытовой, а приводы, у которых этот показатель выше – относятся к полу- или промышленному оборудованию

Бытовые приводы можно использовать для частного назначения – дома или дачи.

Промышленную систему автоматизации можно эксплуатировать на воротах, от которых требуется повышенный или большой пропуск транспорта, например, на общественных стоянках или парковках крупных бизнес центров.

Подбирая оборудование по показателю интенсивности важно не ошибиться, потому что, покупая приводы с запасом мощности, переплата может составить более чем в два раза, а использоваться дополнительные возможности не будут.

Купив автоматику, которая будет работать на пределах возможностей, через некоторое время может выйти из строя от постоянных перегрузок.

Если Вам сложно определиться, какие приводы нужны Вам по показателю интенсивности, обратитесь за бесплатной консультацией к одному из наших специалистов.

Узнайте стоимость вашей автоматики со скидкой

Выше я рассказал об основных отличиях между приводами серии Roger G20, далее я буду о них рассказывать обобщенно, потому что конструктивно они ничем не отличаются.

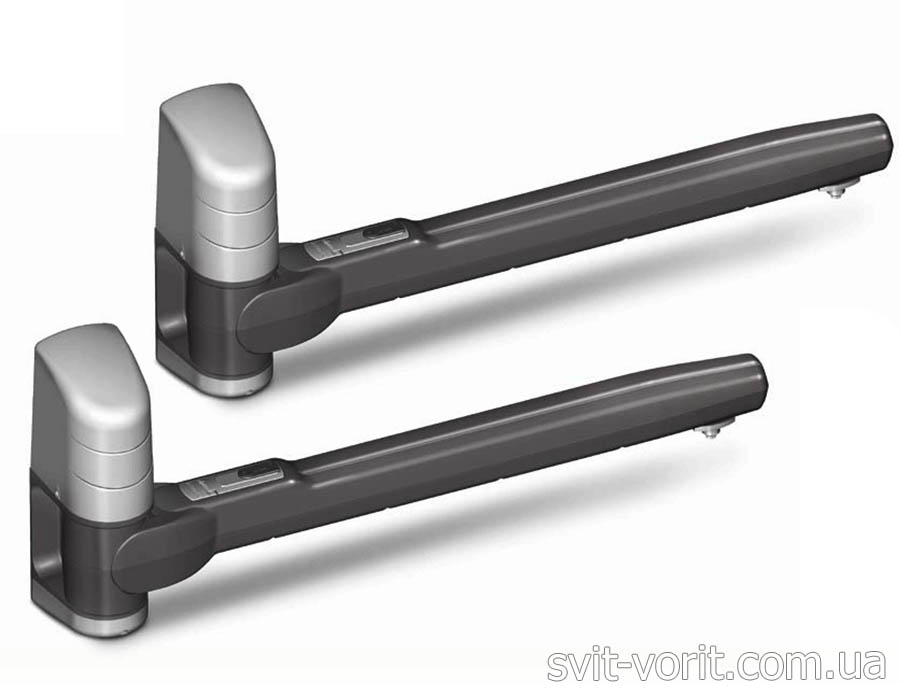

Привод Roger Н20

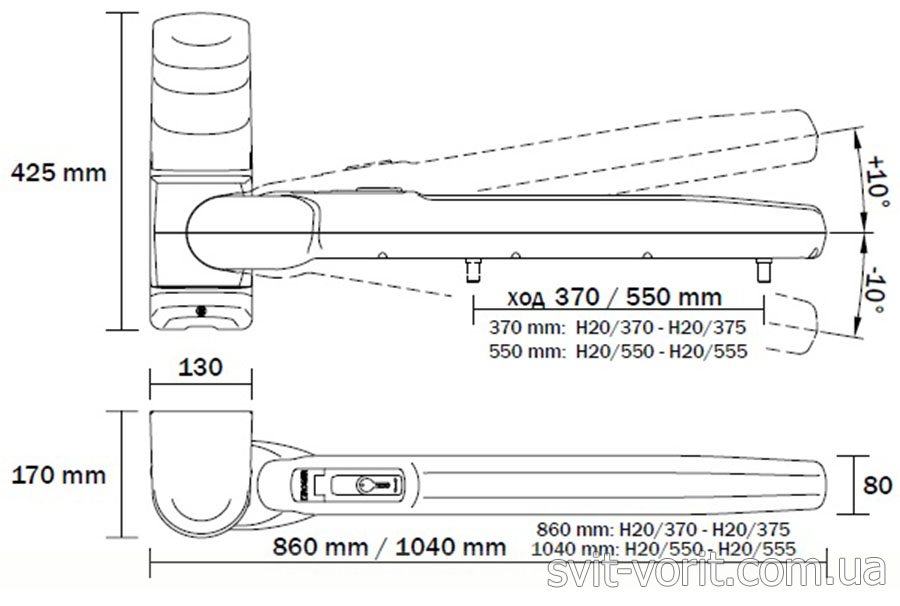

Габариты привода Roger Н20

По конструкции привод является линейным. Такие приводы пользуются наибольшей популярностью, потому что у них простое и долговечные механизмы, к тому же это наиболее дешевый вариант автоматики.

Вал электродвигателя имеет червяк, который через редуктор передает вращательное движение ходовому винту.

Тяговая втулка, распложенная на винте, двигается по его резьбе, перемещая ворота.

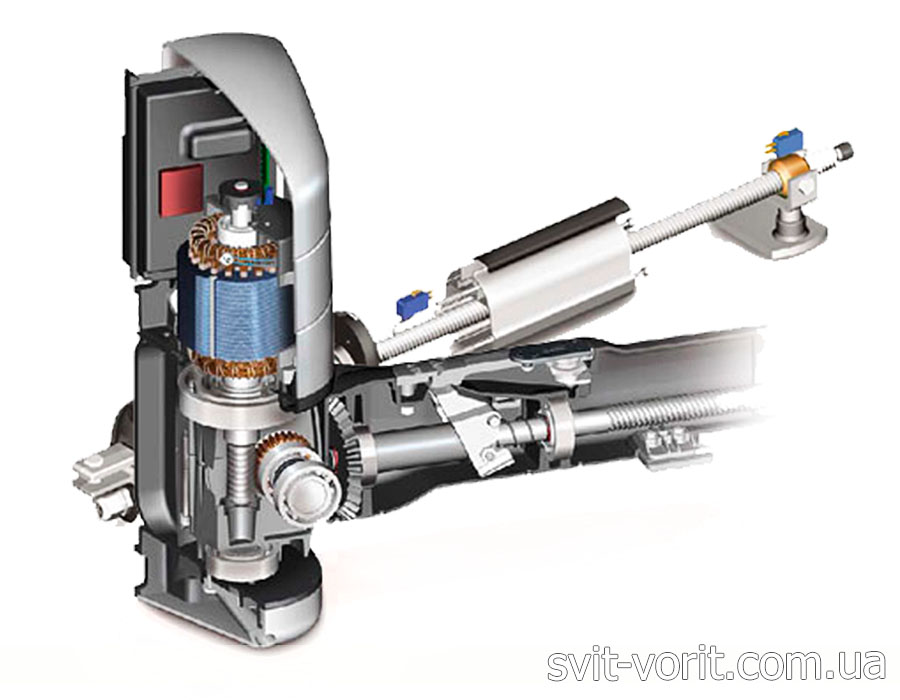

Разрез привода Roger H20

После остановки автоматики, все зубчатые передачи остаются между собой в зацеплении, поэтому ворота вручную перемещать невозможно, так что можно не устанавливать замок для запирания ворот.

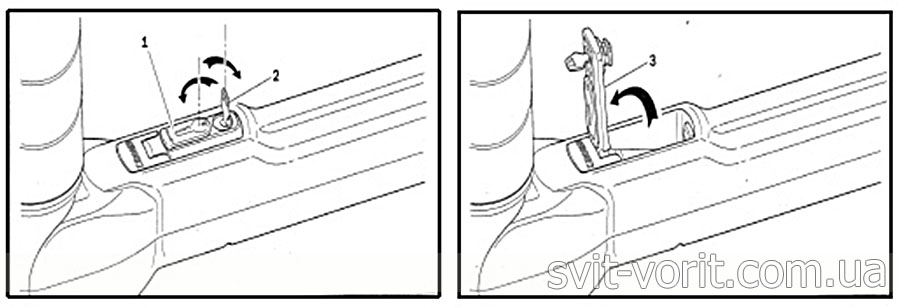

Чтобы эту блокировку убрать для перемещения створки вручную, можно воспользоваться механизмом разблокировки привода при помощи специального ключа.

Разблокировка привода Roger Н20

Ограничение использования приводов Roger Н20

В техническом паспорте оборудования указаны максимально допустимые параметры ворот, которые даны без учета дополнительных нагрузок. Кроме того указанные значения длины и массы ворот являются обратно пропорциональными, то есть чем у Вас длиннее створка, тем меньше должен быть ее вес и наоборот.

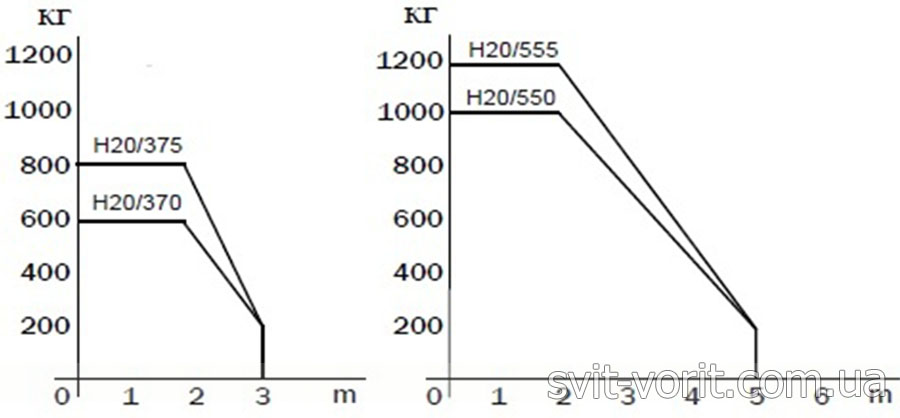

Ниже показан график соотношения длины и массы створки для приводов серии Roger G20:

График соотношения длины и массы створки для Roger Н20

Крепление привода Roger Н20 к столбу ворот

Чтобы привод нормально открывал и закрывал ворота необходимо строго придерживаться установочной схемы и монтажных размеров, которые показаны ниже:

Установочная схема открывания приводов Roger Н20

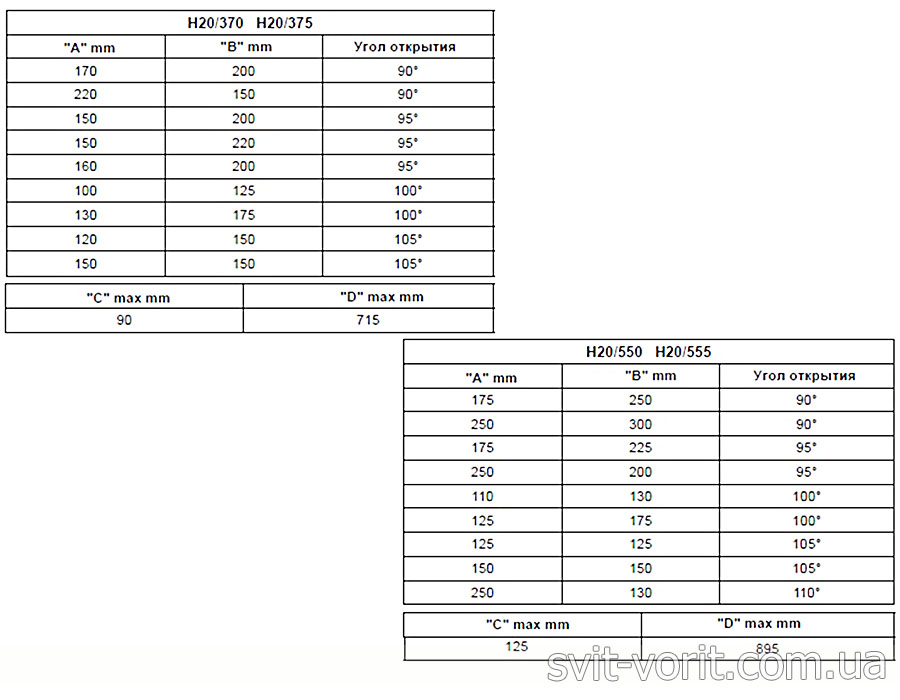

Таблица установочных размеров привода Roger Н20

Таблица установочных размеров привода Roger Н20

Если эти размеры не будут выдержаны, привод не сможет закрыть створку, потому что будет упираться корпусом в столб.

В случае если приводы Roger Н20 не подойдут для ваших столбов (они шире), можете рассмотреть другие линейные модели, у которых есть специальный увеличенный кронштейн, позволяющий установку на широкие опоры.

Блок управления R70

Это пластиковый шкаф, в котором размещены электронная плата управления и радиоприемник.

Шкаф крепиться к столбу ворот или к забору при помощи четырех анкерных болтов на высоте не менее 50см, чтобы зимой его не засыпало снегом.

Для легкого подключения оборудования у электронной платы съемные клеммы.

Чтобы можно было визуально наблюдать за исправностью нормально-замкнутых и нормально-разомкнутых выходов на поверхности платы есть красные светодиоды.

Электронная плата отвечает за такие основные функции автоматики:

Открывание и закрывание ворот.

Регулировка времени открытия и закрытия.

Замедление, при достижении воротами крайнего открытого положения, чтобы не было резких рывков и ударов.

Полуавтоматический режим (Открыть-Стоп-Закрыть-Стоп).

Автоматический режим. Ворота самостоятельно закроются, когда пройдет заданное время ожидания.

Режим коллективного использования. Когда один из пользователей дал команду на закрытие ворот, а второй на открытие, створки будут открываться, игнорируя команду закрыть.

Режим калитки. Створку можно остановить в любом месте проезда, чтобы остался необходимый проход.

Режим присутствия оператора. Команды подаются при помощи кнопочного выключателя. Нажав и удерживая кнопку включения или выключения, ворота будут перемещаться, при этом управление с пульта будет невозможным.

Радиоприемник принимает сигналы от пульта дистанционного управления частотой 433МГц.

Блок управления R70

Пульт дистанционного управления R80/TX102

Дальность действия сигнала от пульта приемнику может достигать 150м при условии прямой видимости. Частота сигнала 433МГц.

Пульт передает статические сигналы, которые можно без проблем скопировать другими пультами.

Данный передатчик двухканальный, это говорит о том, что с его помощью можно управлять двумя автоматическими системами, например, шлагбаумом на работе и домашними воротами.

Пульт дистанционного управления R80/TX102

Фотоэлементы безопасности R90/F1E

Эти датчики единственные в системе автоматизации ворот, которые выявляют препятствие до того как в него упрется створка.

Фотоэлементы необходимо размещать друг напротив друга, чтобы между их оптическими частями образовывался инфракрасный луч во время движения ворот.

Если луч будет оборван препятствием, блок управления даст сигнал приводу остановиться, чтобы ворота начали реверсное движение.

Как правило, фотоэлементы размещают на высоте 50-100см. Местом их крепления могут быть столбы ворот или же их можно разместить на отдельных стойках.

При размещении на стойках препятствие будет выявлено раньше, потому что луч находится на расстоянии от ворот.

Фотоэлементы R90/F1E

Сигнальная лампа

Включается, как только начинают работать приводы, и сопровождает световым сигналом перемещение ворот до полной их остановки.

Лампу нужно устанавливать немного выше створок, чтобы ее было видно со всех сторон.

Сигнальная лампа

Нагрузки, которые могут влиять на работу привода

Большинство производителей указывают параметры ворот без таких возможных нагрузок:

Снег и обледенение

Ветровое давление

Тугой ход ворот

Снег и обледенение. Наличие на створке разнообразных рельефных декоративных элементов может стать причиной налипания снега и образования льда на створке, которые ее намного утяжелят.

В случае примерзания петель (навесов) от привода потребуется дополнительный запас мощности, чтобы сорвать створку.

Ветровое давление. Эта нагрузка имеет значительную величину, если створка глухая – она в этом случае будет работать как парус.

В украинских климатических условиях, створка размером 1,5х2м в ветреную погоду может стать тяжелее более чем на сто килограмм.

Так что, подбирая автоматику для своих ворот, обязательно необходимо учитывать данную нагрузку.

Тугой ход ворот – это возможное увеличение силы трения между элементами ворот, если не смазаны петли или створка имеет перекосы.

Затрудненное перемещение ворот может заставить привод работать с постоянными перегрузками, которые через некоторое время могут его вывести из строя.

Вот в целом и все, что я хотел рассказать в данной статье и если у Вас остались вопросы, Вы прямо сейчас можете получить бесплатную консультацию у одного из наших специалистов.
