Roger R20. Серия приводов для распашных ворот массой до 1000кг и длиной створки до 5,0м.

Выбирайте автоматику правильно!

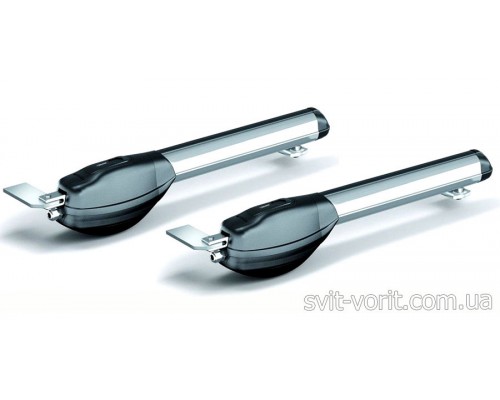

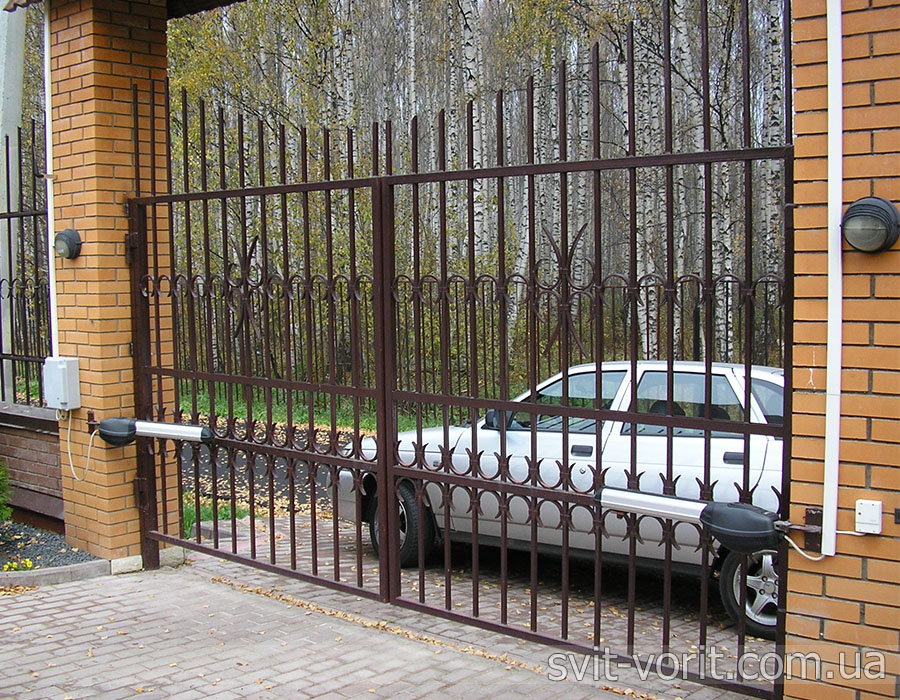

Привод Roger R20


Комплект Roger R20 Минимальный


318€

Привод Roger R20

Привод Roger R20(2шт.)

Блок управления со встроенным радиоприемником R70 (1шт.)

Пульт дистанционного управления R80/TX102 (2шт.)

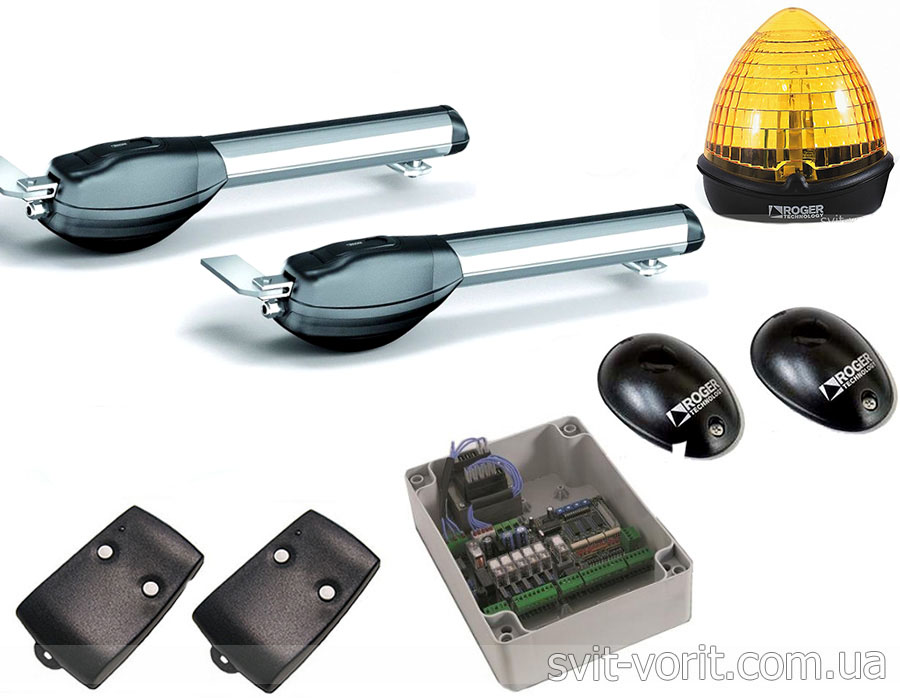

Комплект Roger R20 Максимальный


318€

Привод Roger R20

Привод Roger R20 (2шт.)

Блок управления со встроенным радиоприемником R70 (1шт.)

Пульт дистанционного управления R80/TX102 (2шт.)

Фотоэлементы безопасности R90/F1E (1 пара)

Сигнальная лампа R92/LR1


Модификации Roger R20


R20/300

(2шт.)

Быстрые приводы, с концевым выключателем открывания, стандартный дизайн корпуса. Предназначены для створок массой до 800кг и длиной до 3,0м.

380€

R20/302 (2шт.)

Медленные приводы, с концевым выключателем открывания, стандартный дизайн корпуса. Предназначены для створок массой до 800кг и длиной до 3,0м

.

380€

R20/500 (2шт.)

Быстрые приводы, с концевым выключателем открывания, стандартный дизайн корпуса. Предназначены для створок массой до 1000кг и длиной до 4,8м.

380€

R20/502 (2шт.)

Медленные приводы, с концевым выключателем открывания, стандартный дизайн корпуса. Предназначены для створок массой до 1000кги длиной до 5,0м.

380€

Гарантировано обеспечим доставку: Киев, Харьков, Днепр, Одесса, Донецк, Запорожье, Львов, Кривой Рог, Николаев, Мариуполь, Луганск, Макеевка, Винница, Херсон, Полтава, Чернигов, Черкассы, Сумы, Житомир, Днепродзержинск, Кировоград, Хмельницкий, Ровно, Черновцы, Кременчуг, Тернополь, Ивано-Франковск, Луцк, Белая Церковь.

Причины, по которым большое количество людей покупает у нас воротное оборудование

Стоимость всех приводов и аксессуаров рекомендована заводом-изготовителем, то есть, нет никаких накруток.

Рекомендованными к покупке приводами можно пользоваться в течение года и вернуть их, если Вас не устроит, как они работают. В этом случае Вы заберете свои деньги в полном объеме.

Покупая рекомендованное нашими специалистами оборудование, Вы в подарок получите разработанную нашими инженерами пошаговую инструкцию по самостоятельной установке приводов и дополнительных аксессуаров.

После подтверждения Вами заявки, оборудование будет к Вам отправлено в течение суток.

Вся автоматика, которую рекомендуют наши инженеры, обслуживается в нашем сервисном центре на протяжении всего периода эксплуатации оборудования.

Узнайте стоимость вашей автоматики со скидкой

План статьи:

Технические характеристики автоматики для распашных ворот Roger R20

Отличия между моделями серии R20

Привод Roger R20

Ограничение использования приводов Roger R20

Крепление привода Roger R20 к столбу ворот

Блок управления R70

Пульт дистанционного управления R80/TX102

Фотоэлементы безопасности R90/F1E

Сигнальная лампа

Нагрузки, которые могут оказывать воздействие на работу привода

Технические характеристики автоматики для распашных ворот Roger R20

Модель

R20/300

R20/302

R20/500

R20/517

Максимальный вес створки (кг)

800

800

1000

1000

Максимальная длина створки (м)

3,0

3,0

4,8

5,0

Рекомендуемый вес створки (кг)

400

400

500

500

Рекомендуемая длина створки (м)

1,5

1,5

2,4

2,5

Класс защиты (IP)

54

Электропитание мотора (В/Гц)

~220/50

Номинальная мощность (Вт)

200

215

200

215

Ток, А

1,1

1,2

1,1

1,2

Интенсивность использования (%)

50

60

50

60

Термозащита, °C

140

Линейное тяговое усилие (Н)

400÷3000

400÷3200

400÷3000

400÷3200

Ход тяговой втулки (мм)

320

520

Скорость тяговой втулки (см/с)

1,66

1,06

1,66

1,06

Время открывания на угол 90° (с)

18

27

27

42

Масса привода (кг)

7,2

7,8

Диапазон рабочих температур (°С)

- 25 ÷ +70

Отличия между моделями приводов серии R20

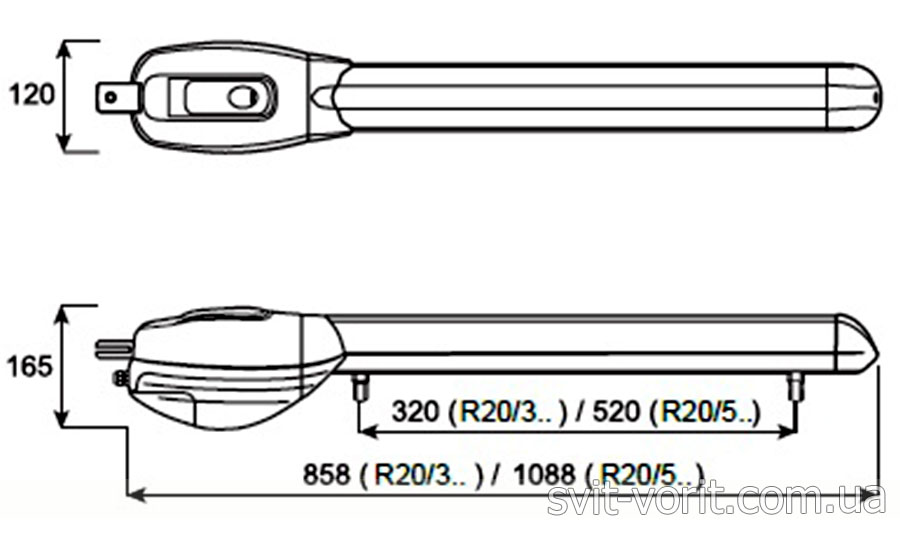

Габаритные размеры приводов серии Roger R20

Основные отличия между приводами:

Серии R20/3 и R20/5 имеют разные габаритные размеры.

Автоматика способна перемещать ворота разного веса и длины.

Номинальная мощность двигателей.

Линейное тяговое усилие.

Время открывания створки на угол 90 градусов.

Интенсивностью использования.

Интенсивность использования – это показатель, исчисляемый в процентах, указывающий на назначения автоматики – она может быть бытовой или промышленной.

Оборудование, которое имеет показатель до 40%, принято считать бытовым, оно подходит только для ворот частного дома или дачи, а приводы, у которых это значение выше – к полу- или промышленным.

В нашем случае приводы серии Rodger R20 имеют показатели 50% и 60% и их можно отнести к полупромышленным.

Данное оборудование способно в штатном режиме перемещать ворота небольших парковок офисных центров, домов на несколько квартир, в общем, там, где от ворот не требуется пропуск слишком большого количества транспорта.

Останавливая свой выбор на той или иной модели автоматики важно не ошибиться с показателем интенсивности, потому что покупка оборудования с большим запасом мощности может привести к тому, что Вы переплатите за него в два раза, а потенциал приводов не будет использован.

Покупая привод, у которого мощности впритык, он может через некоторое время выйти из строя, работая на износ.

Если Вы сомневаетесь в правильности выбора приводов по показателю интенсивности, рекомендую обратиться по данному вопросу к нашему специалисту за бесплатной консультацией.

Узнайте стоимость вашей автоматики со скидкой

Я рассказал об основных отличиях приводов Roger R20, далее я всю серию обобщу, потому что их принципиальная конструкция между собой ничем не отличается.

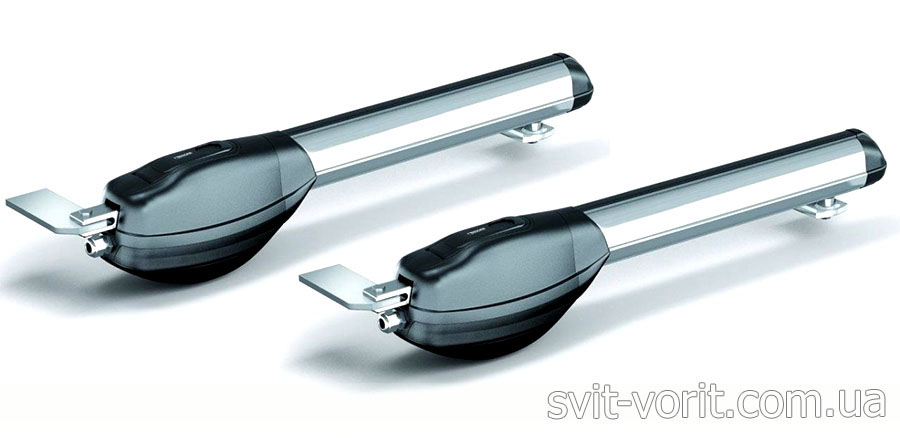

Привод Roger R20

Приводы Roger R20

Привод является линейным и такая конструкция наиболее популярная среди пользователей автоматикой, потому что она достаточно проста, долговечна и самая дешевая.

На валу электродвигателя есть червяк, который вращаясь через редуктор, передает крутящий момент стальному ходовому винту, на котором расположена тяговая втулка.

Втулка прямолинейно двигается по резьбе винта, перемещая ворота.

Привод самоблокирующийся, то есть, когда он находится в покое, все зубчатые передачи остаются между собой в зацеплении, поэтому створку вручную сдвинуть невозможно.

Так что решение об установке замка для запирания ворот остается за Вами.

В случае необходимости убрать эту фиксацию, например, при отключенной электроэнергии, в приводе есть механизм разблокировки, приводимый в действе специальным ключом.

Разблокировка привода Roger R20

Ограничение использования приводов Roger R20

В паспорте оборудования основная масса производителей указывают максимальные параметры ворот без учета дополнительных нагрузок.

Еще длина и масса створки обратно пропорциональны, то есть, чем створка длиннее, тем меньше должен быть ее вес.

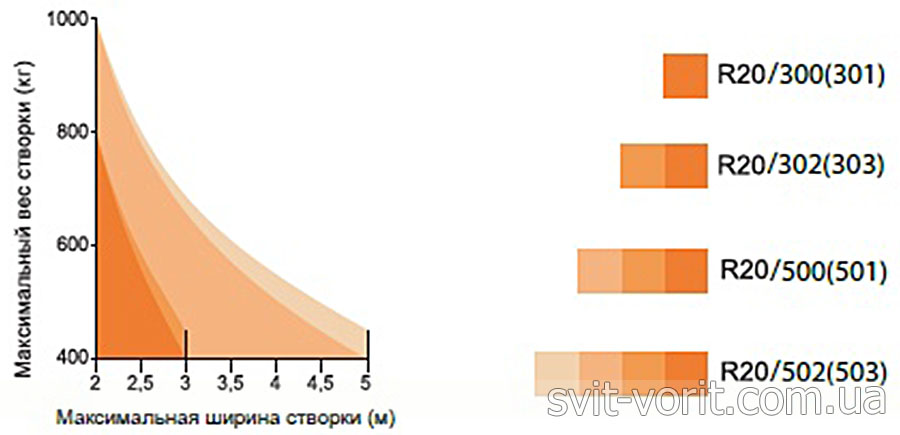

На графике ниже показаны соотношения длины и массы створки для приводов серии Roger R20:

График соотношения длины и массы створки для Roger R20

Крепление привода Roger R20 к столбу ворот

Привод можно установить таким образом, чтобы створка открывалась вовнутрь или наружу.

На схемах ниже и в таблице даны установочные параметры приводов Roger R20:

Установочная схема открывания приводов Roger R20

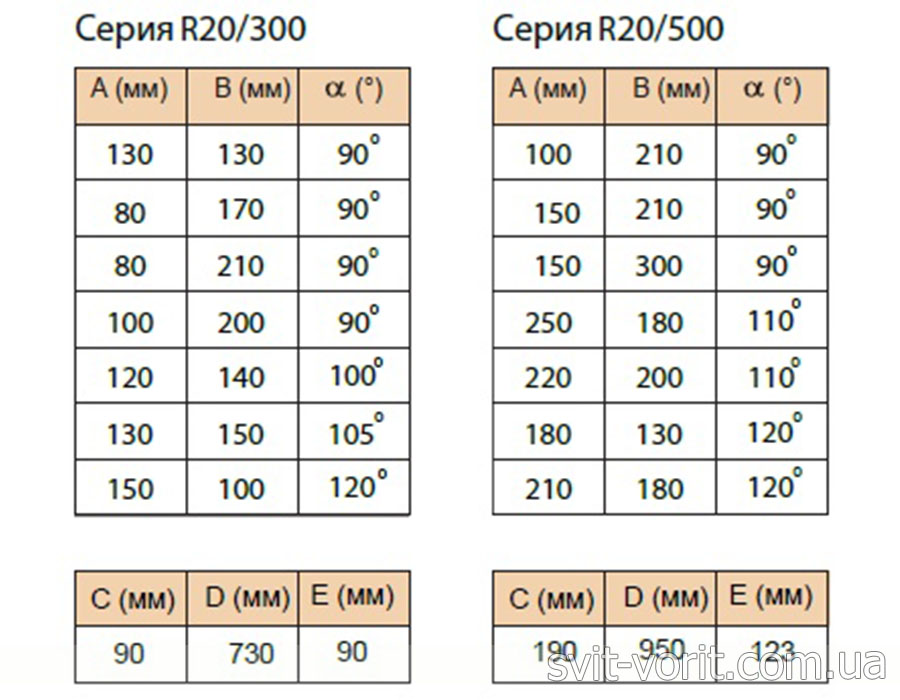

Таблица установочных размеров привода Roger Н20

Таблица установочных размеров привода Roger R20

Открывание вовнутрь. При установке привода, важно придерживаться всех установочных размеров, в противном случае привод не сможет нормально закрыть ворота, потому что будет упираться в опорный столб ворот.

Если опоры Ваших ворот не подходят для установки Roger R20, можете рассмотреть вариант линейной автоматики, у которой есть специальные монтажные кронштейны на широкие столбы.

Открывание наружу. Здесь следует учитывать, что привод устанавливается внутри проезда, поэтому часть его ширины будет «украдена».

Если столбы еще не готовы, нужно предусмотреть большее расстояние между столбами, а если они уже готовы, привод необходимо закрепить как можно выше на воротах.

Блок управления R70

Представляет собой пластиковый шкаф, в котором размещаются электронная плата управления и радиоприемник.

Шкаф обычно крепится на столбе ворот или заборе четырьмя анкерным болтами на уровне от земли не менее 50см, чтобы зимой его не засыпал снег.

Чтобы легко подключить все элементы автоматики, плата имеет съемные клеммы.

Для визуального контроля исправности нормально-замкнутых и нормально-разомкнутых выходов у платы есть красные светодиоды.

Электронная плата отвечает за такие основные функции приводов и другого оборудования:

Открывание и закрывание ворот.

Регулировка времени открытия и закрытия.

Замедление, когда ворота приближаются к крайней точке открытого или закрытого положения.

Полуавтоматический режим (Открыть-Стоп-Закрыть-Стоп).

Автоматический режим. Ворота будут самостоятельно закрываться, когда будет истекать заданное время ожидания.

Режим коллективного использования. Если один пользователь дал сигнал автоматике на закрытие ворот, а второй на открытие, автоматика начнет створки открывать, игнорируя сигнал на закрывание.

Режим присутствия оператора. В данном случае управление происходит при помощи кнопочного выключателя. Если нажать и удерживать кнопку открытия или закрытия, автоматика, перемещая ворота, не будет принимать команды от других элементов управления.

Радиоприемник получает сигналы от пульта дистанционного управления частотой 433МГц.

Блок управления R70

Пульт дистанционного управления R80/TX102

Пульт может передавать сигналы частотой 433МГц на расстояние до 150 метров при условии прямой видимости радиоприемника.

Данный передатчик дает сигнал со статическим кодом, то есть его настройки можно легко скопировать другими пультами.

R80/TX102 двухканальный, это означает, что при помощи него можно управлять одновременно двумя автоматическими системами, например шлагбаумом на работе и воротами парковки.

Пульт дистанционного управления R80/TX102

Фотоэлементы безопасности R90/F1E

В системе автоматизации ворот, данное оборудование единственное, которое выявляет препятствие до того, как ворота его ударят.

Эти датчики размещаются друг напротив друга, чтобы между их оптическими частями образовывался инфракрасный луч, когда работает автоматика.

В случае обрыва луча препятствием, блок управления остановит приводы и начнет их реверсное движение.

Фотоэлементы крепят к столбам или устанавливают на некотором расстоянии от ворот на специальных стойках.

Установка на стойках обеспечивает более раннее выявление препятствия.

Высота установки фотоэлементов обычно принимается от 50 до 100см.

Фотоэлементы R90/F1E

Сигнальная лампа

Начинать подавать световой сигнал, как только блок управления получил команду на включение приводов.

Лампа своим миганием сопровождает створки на протяжении всего цикла их перемещения.

Сигнальная лампа

Нагрузки, которые могут оказывать воздействие на работу привода

Основная масса производителей указывают длину и массу ворот для той или иной модели приводов без учета дополнительных нагрузок, таких как:

Снег и обледенение

Ветровое давление

Тугой ход ворот

Снег и обледенение. Наличие на створке декоративных рельефных элементов может способствовать налипанию на ее полотне снега и образования льда, которые делают створку значительно тяжелее.

Еще могут примерзнуть петли (навесы) удерживающие створку и от привода понадобятся дополнительные возможности, чтобы сорвать ворота с места.

Ветровое давление. Если створка глухая, данная нагрузка оказывает значительное влияние на работу привода, потому что ворота будут работать как парус.

Створка размером 1,5х2,0м в наших климатических условиях в ветреную погоду может утяжелиться более чем на 100кг.

Тугой ход ворот. Может проявиться при не смазанных навесах (петлях) или при перекосах створки, в результате чего будет значительно увеличена сила трения между воротными элементами.

В данном случае привод постоянно будет работать с повышенной нагрузкой и через некоторое время может выйти из строя.

Вот и все, что я хотел рассказать в данной статье. Если у Вас есть желание получить дополнительные консультации, обратитесь к одному из наших специалистов, который ответит на интересующие Вас вопросы.
