Данный привод для распашных ворот, способен двигать створку ворот массой до 500кг и длиной до 3,0м.

В данной статье я Вам расскажу, опираясь на опыт как необходимо подбирать привод. Какие факторы влияют на его работу, и какими элементами и аксессуарами могут быть оборудованы Ваши ворота. Итак, чтобы более удобно было рассматривать данную статью, я ее разбил на такие разделы:

- Бытовые и промышленные приводы

- Нагрузки, оказывающие влияние на привод

- Как крепить привод?

- Технические характеристики привода DOORHAN Swing-5000

- Обзор привода Swing-5000

- Самоблокировка привода

- Блок управления автоматикой

- Электронная плата блока управления

- Встраиваемый приемник сигналов

- Пульт дистанционного управления

- Фотоэлементы

- Сигнальная лампа

- Сирена

- Кнопка «STOP»

- Wi-Fi-модуль

- GSM-модуль

- Стабилизатор напряжения

- Вы сможете собственноручно установить автоматику

- Немного про эксплуатацию привода и дополнительных элементов

- Что Вы получаете при покупке автоматики у нас

Бытовые и промышленные приводы

По назначению существуют два типа приводов – это бытовые и промышленные, которые отличаются между собой показателем интенсивности использования.

Показатель интенсивности использования - это способность привода на протяжении определенного времени работать и необходимость отдыхать.

Интенсивность использования равная 30%, как правило, свойственна приводам бытового назначения и означает, что, например, на протяжении 10-и минут привод может работать три минуты, а оставшиеся 7-мь потратить на отдых. Такие приводы вполне подойдут для ворот частного дома. Так приводы с показателем использования 30% способны открыть и закрыть створки ворот на протяжении часа до семи раз, а на протяжении суток до 170.

Промышленного назначения характеризуются показателем интенсивности 80-100%, но в случае со ста процентами не означает, что он способен работать без остановок, потому что остановки (хоть и кратковременные) все-таки будут, например, когда необходимо подождать пока проедет автомобиль. Приводы промышленного назначения применяются для ворот, которым необходимо осуществлять пропуск большого потока транспорта, например, на общественных автостоянках.

Привод Swing-5000 обладает показателем интенсивности равным 50%, поэтому его можно назвать как бытовым, так и полупромышленным, то есть кроме ворот частного дома, его можно использовать для обслуживания ворот небольших офисов.

И я хотел бы обратить Ваше внимание, что очень важным является вопрос для каких целей, вернее, какого назначения Вам необходим привод. Дело в том, что если Вы установите промышленный привод на бытовые ворота, то получите ненужный запас прочности, зато проиграете в цене при его покупке, так как промышленный привод дороже минимум в два раза. В случае, если на промышленные ворота Вы установите бытовой привод, то он вскоре может выйти из строя из-за работы с постоянными перегрузками.

Если у Вас остались вопросы по поводу выбора назначения привода для Ваших ворот, то Вы можете обратиться за бесплатной консультацией к нашему специалисту по телефону или в форме обратной связи на нашем сайте.

Сразу хочу отметить, что наши специалисты - не продавцы, а инженерно-технические работники. Поэтому в процессе бесплатной консультации Вы не столкнетесь с навязыванием какого-либо ненужного товара.

Нагрузки, оказывающие влияние на привод

Когда привод двигает створки ворот, на его работу оказывают влияние несколько типов нагрузок, таких как:

- Вес и длина створки ворот

- Ветровая нагрузка

- Снег и лед

Вес и длина створки ворот

Как Вы видите из таблицы соотношений длины к массе створки, указанные соотношения обратно пропорциональны, поэтому ни в коем случае нельзя одновременно использовать максимальные длину и массу створки.

Ветровая нагрузка

Ветровая нагрузка зависит от климатического района, где установлены ворота, угла, под которым ветер воздействует на створки, а также от конструкции самой створки ворот.

Конструктивно створка бывает глухой, решетчатой или комбинированной.

Глухая створка воспринимает наибольшую ветровую нагрузку, потому что она является полностью зашитой по всему периметру.

Решетчатая створка, будучи сделанной из прутьев, воспринимает наименьшую ветровую нагрузку.

Комбинированная створка будет воспринимать среднее ветровое давление по сравнению с глухой и решетчатой створками.

Снег и лед

Величины данных нагрузок, как и ветровое давление, будут зависеть от района установки ворот и конструкции створки.

Так если на Ваших воротах для красоты выполнены всевозможные декоративные планки и ниши, то они как раз и будут теми местами, где будет накапливаться снег и лед, которые значительно утяжелят створку ворот.

Также не исключено обмерзание льдом навесов, которые держат створки, поэтому приводу придется прилагать дополнительные усилия, чтобы створки привести в движение.

И как же все-таки подобрать привод с учетом всех нагрузок?

Конечно, чтобы посчитать все вышеописанные нагрузки, нужны определенные инженерные знания, а также придется потратить немало времени на расчеты. Поэтому Ваше внимание на этом вопросе я акцентировать не буду, а расскажу, как подходить к выбору привода предлагают наши инженеры, чтобы привод работал в штатном режиме без перегрузок.

Итак, все, что не обходимо для привода Swing-5000, так это указанные выше значения в таблице соотношения длины и массы створки уменьшить в два раза – это и будет нормальным условием работы привода без перегрузок.

Как крепить привод?

Чтобы привод открывал ворота на необходимый угол, нужно следовать условиям его крепления согласно схеме установки и значениям, указанным в таблице ниже.

Установочные размеры

Следует обратить внимание, что если параметр «С» не удается выдержать, то необходимо передвинуть створку или сделать нишу в столбе ворот, в противном случае привод будет упираться в столб и не сможет открыть створку на желаемый угол.

Технические характеристики привода DOORHAN Swing-5000

Обзор привода Swing-5000

Кроме того, что приводы отличаются по своему назначению (бытовые и промышленные), они также делятся по конструкции на линейные, рычажные и скрытой установки.

Линейные приводы получили наибольшее распространение из-за простоты конструкции и как результат оказались наиболее дешевыми.

Для широких столбов отлично подходят рычажные приводы, но по сравнению с линейными приводами они стоят реально дороже, поэтому может быть есть смысл, как я выше писал в широких столбах делать ниши и ставить линейные.

Приводы скрытого монтажа подразумевают установку заподлицо с землей так, что их не видно. Как правило, такие приводы устанавливают, когда нужно выполнять строгие требования к экстерьеру ворот.

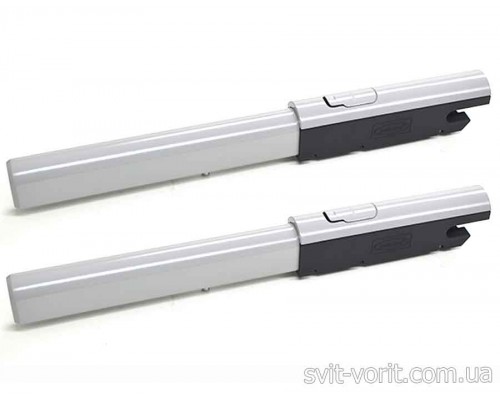

Привод Swing-5000 представляет семейство линейных приводов с классической конструкцией. Корпус привода выполнен из двух силуминовых частей, которые его делают достаточно устойчивым к коррозии. В корпусе привода расположены мотор-редуктор и ходовой винт.

Мотор-редуктор мощностью 150Вт предает вращательное движение на ходовой винт, который в свою очередь двигает находящеюся на нем гайку-каретку, тем самым открывает и закрывает ворота.

Самоблокировка привода

Привод Swing-5000 обладает способностью самоблокировки. То есть после остановки все его зубчатые передачи остаются сцепленными, и поэтому створку ворот невозможно вручную двигать. Так что Вам не придется покупать замок для запирания ворот от посторонних.

На случай, если произошло аварийное отключение электроэнергии в сети, и автоматика не работает, чтоб ворота можно было свободно двигать, у привода есть механизм разблокировки.

Им достаточно просто воспользоваться, нужно в специальный разъем на корпусе привода вставить ключ и повернуть – ворота станут свободными.

Чтобы вернуться к режиму, чтобы привод блокировался автоматически, необходимо действия по снятию блокировки выполнить в обратном порядке.

Блок управления автоматикой

По сути это специальный навесной шкаф, предназначенный для размещения в нем электронной платы управления, приемника и трансформатора.

Электронная плата блока управления

Электронная плата отвечает за такие функциональные возможности ворот:

- Открывание и закрывание ворот

- В момент запуска привод на протяжении 2-х секунд работает с увеличенной мощностью, чтобы легче было начать двигать створку

- Режим калитки. Можно оставить только необходимый проем

- Реверс ворот с возможностью задать усилие приводу. Так, когда ворота упрутся в препятствие, привод почувствует нагрузку, и когда она достигнет значения выше заданного, то створка начнет откатываться в противоположную сторону от препятствие

- При достижении створкой крайнего положения, когда привод останавливается, за счет реверсного движение створка не двигается по инерции.

Плата обладает специальными фильтрами для защиты от электромагнитных помех.

Все необходимые подключения к плате выполняются при помощи клемм, которые для большей простоты подписаны. Также плата имеет специальные разъемы для подключения дополнительных элементов автоматики.

Для визуального контроля работы привода плата обладает световыми индикаторами.

Для защиты от возможного прикосновения к элементам платы, находящимся под напряжением, она защищена пластиковым корпусом.

На случай возможной токовой перегрузки плата имеет самовосстанавливающийся предохранитель, который в случае увеличения тока повышает сопротивление до тех пор, пока перегрузка не устранится, после чего предохранитель возвращается в исходное положение.

Встраиваемый приемник сигналов

Встраиваемый приемник предназначен для приема сигналов от пульта дистанционного управления и передачи их на электронную плату блока управления.

Частота его работы 433МГц. Если выполнить соответствующие настройки, то встраиваемый приемник способен принимать сигналы от пультов, количество которых может достигать 60 штук.

Пульт дистанционного управления

Для автоматики Swing-5000 есть две серии пультов:

- Серия Transmitter

- Серия TW

СерияTransmitter:

- Transmitter-2 – возможность управлять двумя автоматиками

- Transmitter-4 и Transmitter Premium – возможность управлять четырьмя автоматиками

Пульты серии TW:

- TW1 – одноканальный пульт

- TW2 – двухканальный пульт, способен управлять устройствами по отдельности

- TW15 – пятнадцати канальный пульт, способен как по отдельности так и одновременно управлять автоматическими устройствами

Фотоэлементы

Это специальные устройства безопасности, обеспечивающие выявление препятствия во время движения ворот, они не позволят кого- или что-либо ударить.

Работа фотоэлементов заключается в создании между собой инфракрасного луча, разрыв которого препятствием послужит сигналом для блока управления остановить ворота и запустить реверсное движение.

Для создания луча фотоэлементы устанавливаются друг напротив друга. Местами их установки могут быть как столбы ворот, так и специальные стойки. Когда вы устанавливаете фотоэлементы на специальных стойках, необходимо выдерживать оптимальное расстояние их установки от ворот, которое зависит от размеров створок. И чтобы максимально точно определится с необходимым расстоянием, я Вам рекомендую связаться с нашим специалистом по данному вопросу.

Для Swing-5000 фотоэлементы могут быть:

- Модель Photocell-N

- Модель Photocell-R

- Модель Photocell-W

Технические характеристики фотоэлементов Photocell

Модель фотоэлементов Photocell-N,обладая возможностью рассеивания инфракрасного луча под углом 7 градусов на расстоянии до 20,0м, позволяет их устанавливать на разных уровнях.

ФотоэлементыPhotocell-Rимеют поворотную плату, что позволяет устанавливать их на неровных поверхностях и регулировать связь между оптическими частями для создания луча

Модель Photocell-W получают питание от батареек, поэтому нет необходимости тянуть кабеля для их подключения.

Сигнальная лампа

Лампа своим освещением оповещает о движении ворот. Данный элемент автоматики полезен в ночное время суток и когда плохая видимость.

Возможные модели световых ламп для установки:

- Lamp

- Lamp-LED

Световая лампа «Lamp» обладает встроенной антенной для увеличения радиуса действия пультов управления

МодельLamp-LED– светодиодная, поэтому более долговечна, а также экономна в потреблении электроэнергии

Технические характеристики сигнальных ламп

Сирена

Данный элемент легко крепится и предназначен оповещать звуковым сигналом о движении ворот. Рабочее напряжение – 220В. Защита корпуса IP20.

Кнопка «STOP»

Обеспечивает при нажатии экстренную остановку ворот. Местами ее установки могут быть улица или влажное и пыльное помещение благодаря классу защиты корпуса IP54.

Технические характеристики кнопки «STOP»

Wi-Fi-модуль

Дает возможность управлять автоматикой с мобильного телефона.

Технические характеристики Wi-Fi-модуля

GSM-модуль

Предназначен для приема сигнала от мобильного телефона и передачи его на электронную плату блока управления.

Модуль может прописывать до 500 пользователей при помощи SMS- сообщений, а также таким путем их удалять.

Технические характеристики GSM-модуля

Ключ-кнопка

Данным устройством при помощи специального ключа можно открывать и закрывать ворота. В принципе это тот же самый пульт дистанционного управления, только команды он подает через проводную связь.

Это не особо важный элемент автоматики, но при желании можно его установить.

Кстати не рекомендую его устанавливать со стороны улицы из-за того, что его могут легко разбить, а соединив пару проводов открыть ворота.

Технические характеристики Ключа-кнопки SWM

Стабилизатор напряжения

Стабилизатор напряжения для защиты автоматики необходимо устанавливать в обязательном порядке. Купите один раз стабилизатор, чтобы в дальнейшем не заниматься заменой сгоревшей какой-либо платы. Тем более, что вышедшее из строя оборудование по причине скачков не является гарантийным случаем.

Вы сможете собственноручно установить автоматику

Вам не обязательно нанимать профессиональных установщиков автоматики ворот и тратить на их услуги около 50 евро потому, что Вам вполне по силам самостоятельно установить автоматику.

Для этого Вам не понадобятся какие-то сложные инструменты. Все, что необходимо, так это ручной инструмент, который у Вас наверняка найдется.

Также следует отметить, что автоматика к вам приедет со всеми базовыми программными настройками, потому что наши специалисты их выполняют при предпродажной подготовке. Конечно, если Вас заинтересовали какие-то дополнительные опции, то Вам достаточно будет озвучить свои пожелания, чтобы специалист их бесплатно включил при настройках.

К тому же мы Вам подарим пошаговую иллюстрированную инструкцию, с помощью которой у Вас наверняка получится установить самостоятельно автоматику.

Основными разделами инструкции являются:

- Подготовительные работы к установке автоматики

- Установка привода

- Монтаж дополнительных элементов и аксессуаров автоматики

- Электрические подключения

- Программирование и настройки автоматики

- Эксплуатация автоматики

Если у Вас в процессе монтажа возникнут вопросы, то наши специалисты всегда готовы помочь Вам своими консультациями.

Немного про эксплуатацию привода и дополнительных элементов

По большому счету автоматика не требует какого-то особенного обслуживания, но все-таки пару моментов хочу озвучить:

- Проверяйте, насколько надежно закреплен привод

- Очищайте поверхность фотоэлементов (оптику), если на ней образовались грязь или пыль. Но не используйте химических моющих средств, чтобы оптику не испортить. Достаточно протереть смоченной водой салфеткой.

- Регулярно проверяйте срабатывание фотоэлементов на появление препятствия

- Если появился шум или вибрация при работе привода, его необходимо смазать

Что Вы получаете при покупке автоматики у нас

Покупая представленную нашей компанией продукцию, Вы получаете:

- Долговечное оборудование, соответствующее всем международным сертификатам

- Реальную цену без накруток от завода-изготовителя

- Автоматику со всем необходимым программным обеспечением

- Бесплатно инструкцию по установке автоматики

- Сервисное обслуживание на протяжении всего периода эксплуатации автоматики
